一、产品介绍
HRD80系列调频波雷达物位计，是指工作在76-81GHz的调频连续波(FMCW)雷达产品，支持四线制和两线制应用。多个型号，产品最大量程可以达到120m,盲区可以做到8cm。由于它工作频率更高，波长更短，所以尤其适合固体应用，通过透镜发射接收电磁波的工作方式，在高粉尘，恶劣温度环境下（+200℃）具有独特的优势。仪表提供法兰或者螺纹的固定方式，使得安装便捷简易。
二、产品优势
1、基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。
2、5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。
3、最窄3°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。
4、波长更短，在固体表面具有更好的反射特性，因而不需要特别的使用万向法兰来进行瞄准。
5、支持远程调试与远程升级，减少等待时间，提高工作效率。
6、支持手机蓝牙调试，方便现场人员维护工作
三、通信与调试
在现场可以通过LCD进行仪表调试，也可以用选配的上位机软件在PC端进行调试。HRD80与PC之间通过以下方式进行通讯：
1、USB转RS485串口线（四线制）；
2、USB转TTL串口线（两线制）；
3、USB转Hart-modem（两线制）进行通信。
4、也可用手机通过蓝牙调试，使现场调试更安全、方便。还可以在异地，通过远程模块的4G网络进行远程调试。
四、技术规格

发射频率	76GHz~81GHz
测量范围	0.8m~30m；0.3m~60m；0.6m~120m
测量精度	±1mm
波束角	3°/8°
使用介电常数范围	≥2
供电范围	15~28.0VDC；4线制；2线制
通讯方式	MODBUS总线；HART
信号输出	4-20mA或RS-485
故障输出	3.8mA、4mA、20mA、21mA、保持
现场操作/编程	128*64 点阵显示屏/4按键可配置上位机设置软件
工业温度/湿度	T0:-40~85℃/≤95%RH；T1：-40~200℃；T2：-40~500℃；T2：-40~1000℃
外壳材质	铝合金、不锈钢
天线类型	透镜天线/防腐型天线/石英隔离法兰盘
过程压力	-0.1~2MPa
产品尺寸	φ100*270mm
电缆入口	M20*1.5
推荐线缆	AWG18或0.75mm²
防护等级	IP68
防爆等级	ExdiaIICT6
安装方式	螺纹或法兰
净重/毛重量	2.480Kg/2.995Kg
包装箱尺寸	370270180mm

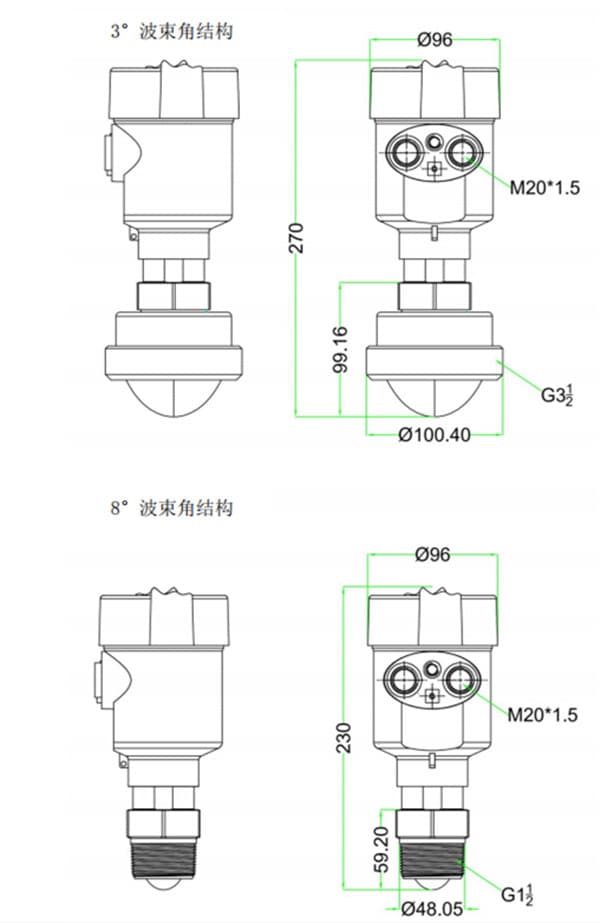

五、结构尺寸
