超声波液位计

一、简介

超声波液位计是由微处理器控制的数字液位仪表。在测量中超声波脉冲由传感器（换能器）发出，声波经液体表面反射后被同一传感器接收，通过压电晶体转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

二、技术参数

1、测量范围：5m、10m、15m、20m、25m（根据实测量程选定）

2、盲  区：0.25m～0.6m

3、测距精度：0.25%～0.5%（标准条件）

4、测距分辨率：1mm

5、压  力：4个大气压以下

6、仪表显示：自带LCD显示液位或空间距离

7、模拟输出：4～20mA

8、数字输出：RS485 / Modbus协议或定制协议

9、供电电压：DC12V / DC24V / AC220V，防雷装置内置

10、环境温度：－20℃ ～ ＋60℃（高温定制请说明）

11、防护等级：IP65 / IP68

三、选型表

四、外形尺寸及安装示意图

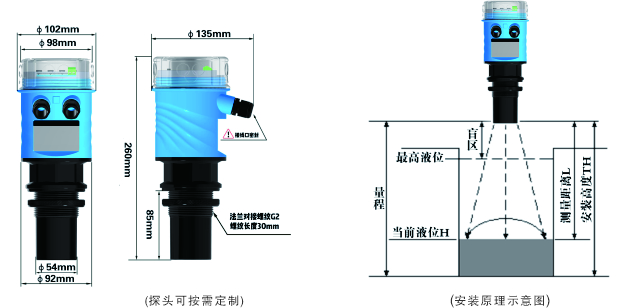

1、仪表外形尺寸及安装原理

探头尺寸会根据仪表量程的不同而有所改变，若有不同会预先告知！

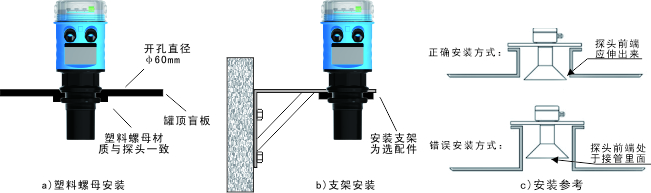

2、 仪表安装方式

敞开环境下一般采用支架安装方式，用仪表自带法兰或螺母固定。池或罐在安装位置上割一个略大于探头直径（60mm）的圆孔，将仪表放入，然后将法兰或螺母自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。
