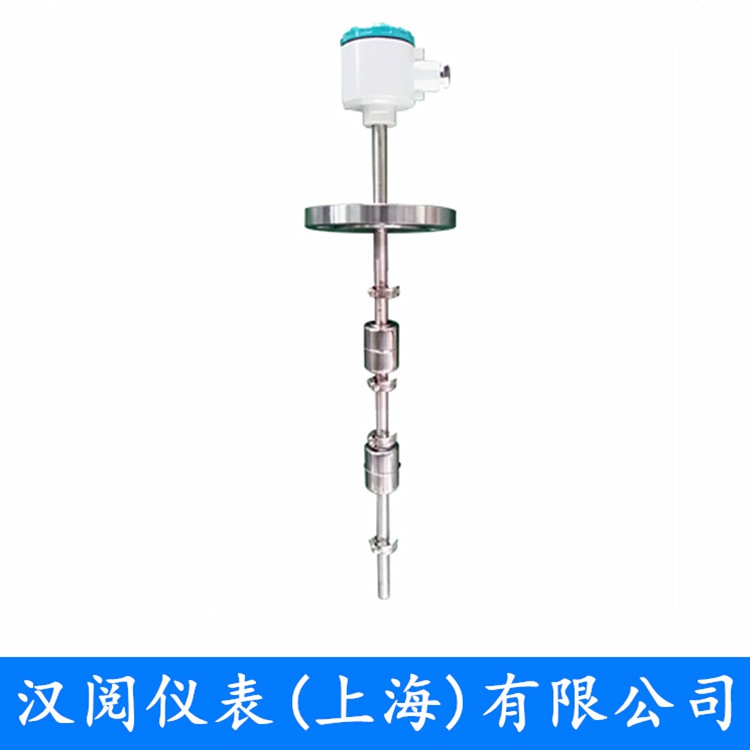

连杆浮球液位控制器

一、产品介绍

浮球液位控制器是一种安全可靠、使用方便、结构简单的液位控制器，它比一般机械开关体积小、速度快、工作寿命长、与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等方面都得到了广泛的应用。

二、工作原理

在密封的不锈钢管(非导磁性)外穿过一个或多个环形磁铁的浮球,在安装一个或多个干簧管到管内,液位上下升降的同时会带动浮球一起移动,当浮球的磁铁到达管内干簧的同一水平位置时密封管内的干簧管产生吸合或断开的动作,并输出开关信号。

三、技术参数

1、触点容量：10W、30W、50W

2、开关电流： 0.5A

3、开关电压：220VAC/24VDC

4、绝缘阻抗： ＞ 100MΩ

5、工作寿命：100万次

6、工作压力：1.0～3.0 MPa

7、工作温度：SUS：-20～200℃  PP：-10～80℃

8、介质比重：＞0.55

9、产品材质：SUS304/SUS316/PP/PE/PTFE

四、产品特点

1、可作多点控制。控制开关位置可以按使用者需要订制。

2、使用磁簧开关不需供应电源，接点寿命可达200万次。

3、所有的开关出线在同一接线盒，外部施工配线成本低廉。

4、多个开关控制点和其它形式的液位开关比较，RF型的单价最低。

5、接线盒的防护等级皆在IP-65以上。

6、有PP、SUS316金属材质，因此不管酸碱液、溶剂或各种燃油，皆有合适产品可配合使用。

7、磁簧开关与导线完全和液体隔离，因此在高温、高压设备上亦可安全使用。

8、连杆式浮球液位开关套装，适用于高温和高压场合

9、60VA干触点簧片开关，可通过浮球安装位置选择常开或常闭

10、316 SS浮球、导管和安装接口，适用于恶劣环境

11、带便于电气对中调节的可旋转底座的美标（NEMA 4X）聚丙烯外壳

12、可定制导管长度和开关设定点尺寸

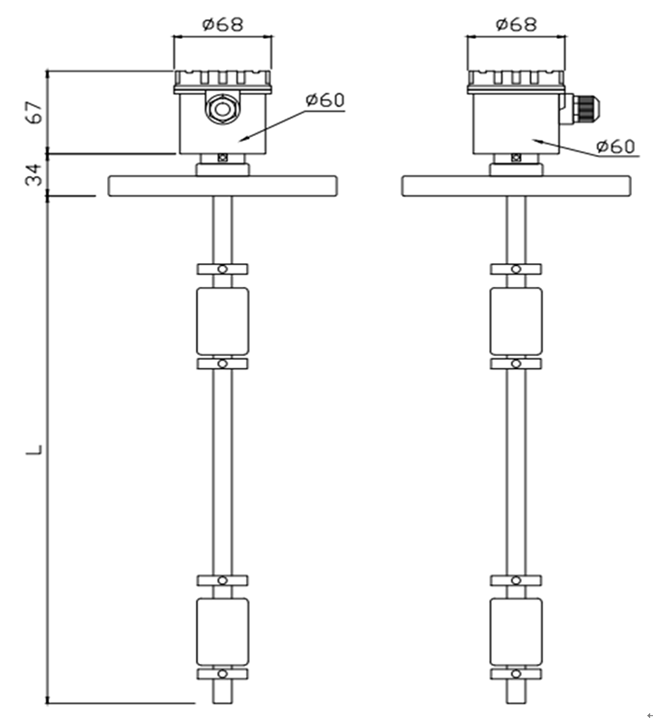

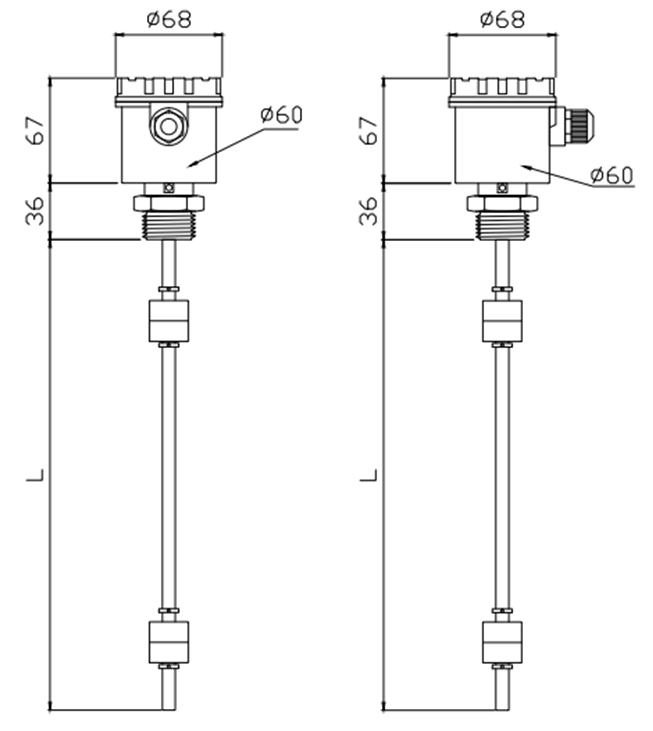

五、连接方式

六、产品选型

七、安装使用说明

1、安装位置应远离进水口，否则开关会因进水口而造成误动作

2、若开关装置于混凝土池壁，可加装L型角钢支架

3、若开关装置于搅拌区域，可安装防波管或防波挡板

4、选择管的内径大于浮球直径的法兰接管

5、被测液体的比重必须大于浮球比重

6、塑胶材质适用于酸碱液体，金属材质适用于燃油等高温液体

7、浮球的动作点已按客户订货要求在出厂时调整好，请不要随意调整浮球位置

8、所接负载容量切勿大于输出点容量

八、常见故障及排除
