一、概述 铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，它与装配式热电偶、热电阻一样，作为测量温度的传感器，通常和显示仪表、记录仪和电子调节器配套使用...
产品详情
一、概述

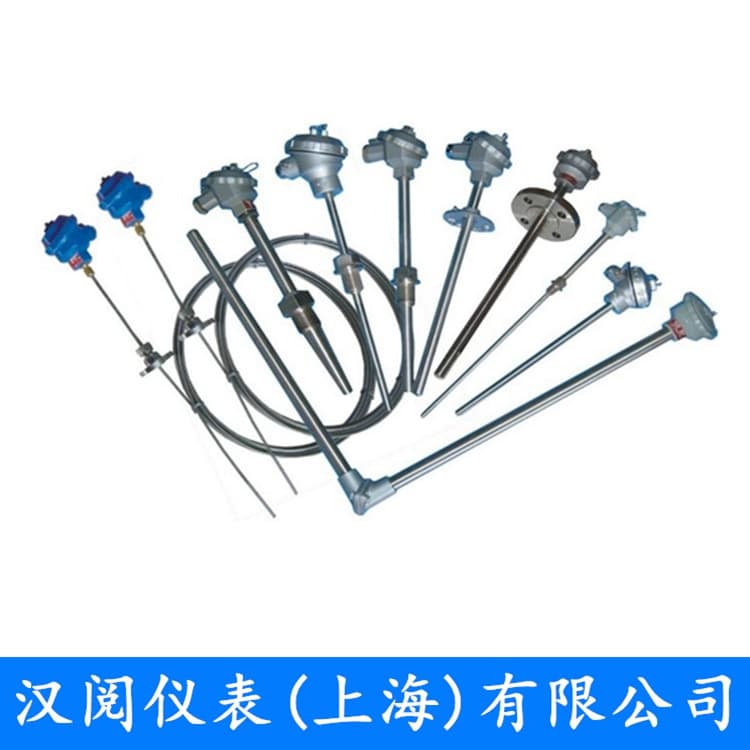

铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，它与装配式热电偶、热电阻一样，作为测量温度的传感器，通常和显示仪表、记录仪和电子调节器配套使用，同时亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃～1300℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
铠装热电偶与一般工业热电偶一样，与显示仪表等配套，在一定的使用范围内对气体、液体介质或固体表面温度进行自动检测或自动调节。
二、工作原理
铠装热电偶是由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。
铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。
铠装热电偶的结构是由导体，绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成，铠装热电偶产品主要由接线盒，接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。铠装热电偶分绝缘式和接壳式两种。
防爆铠装热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。
三、铠装热电偶特点
1、热响应时间少，减小动态误差;
2 、可弯曲安装使用;
3 、测量范围大;
4 、机械强度高，耐压性能好;
四、技术参数
1、产品执行标准
IEC584 IEC1515 GB／T16839－1997 JB／T5582－91
2、常温绝缘电阻
铠装偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ。
3、测温范围及允差
|
型号 |
分度号 |
允许误差与偶材等级 |
|||
|
I级 |
II级 |
||||
|
允差值 |
测温范围℃ |
允差值 |
测温范围℃ |
||
|
WRNK |
K |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004│t│ |
375～1000 |
±0.0075│t│ |
333～1200 |
||
|
WRMK |
N |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004│t│ |
375～1000 |
±0.0075│t│ |
333～1200 |
||
|
WREK |
E |
±1.5℃ |
-40～+375 |
±1.5℃ |
-40～+333 |
|
±0.004│t│ |
375～800 |
±0.004│t│ |
333～900 |
||
|
WRFK |
J |
±1.5℃ |
-40～+375 |
±1.5℃ |
-40～+333 |
|
±0.004│t│ |
375～750 |
±0.004│t│ |
333～750 |
||
|
WRCK |
T |
±1.5℃ |
-40～+125 |
±1℃ |
-40～+333 |
|
±0.004│t│ |
125～350 |
±0.0075│t│ |
133～350 |
||
|
WRPK |
S |
±1℃ |
0～+1100 |
±2.5℃ |
0～600 |
|
±[1+0.003(t-1100)] |
1100～1600 |
±0.0025│t│ |
600～1600 |
||
4、热响应时间τ 0.5
在温度出现阶跃变化时，热电偶的输出变化至相当于该跃变化时的50%所需的时间称为热相应时间，用τ0.5表示。
热响应时间τ0.5参考表：
|
套管直径（mm） |
接壳式 |
绝缘式 |
|
3.0 |
0.6 |
1.2 |
|
4.0 |
0.8 |
2.5 |
|
5.0 |
1.2 |
4.0 |
|
6.0 |
2.0 |
6.0 |
|
8.0 |
4.0 |
8.0 |
5、取证一览表
|
防爆级别 |
防爆证号 |
认证机构 |
|
dIIBT4 |
GYB02544 |
NEPSI |
|
dIIBT5 |
GYB02562 |
NEPSI |
|
dIICT4 |
GYB02621 |
NEPSI |
|
dIICT5 |
GYB02632 |
NEPSI |
|
iaIICT6 |
GYB02653 |
NEPSI |
注：NEPSI防爆认证系*********仪器仪表防爆安全监督检验站
6、铠装热电偶推荐使用温度
|
品种 |
套管材料 |
外径(mm) |
使用温度(℃) |
|
|
长期使用温度 |
短期使用温度 |
|||
|
铠装镍铬-镍硅 |
1Cr18Ni9Ti |
2.0 |
550 |
600 |
|
3.0,4.0 |
600 |
700 |
||
|
5.0,6.0 |
700 |
800 |
||
|
8.0 |
800 |
850 |
||
|
GH3030 |
2.0,3.0 |
800 |
900 |
|
|
4.0,5.0 |
900 |
1000 |
||
|
6.0,8.0 |
1000 |
1100 |
||
|
铠装镍铬硅-镍硅 |
1Cr18Ni9Ti |
2.0 |
600 |
700 |
|
3.0 |
800 |
900 |
||
|
4.0,5.0,6.0 |
900 |
1000 |
||
|
8.0 |
1000 |
1100 |
||
|
GH3030 |
2.0,3.0 |
900 |
1000 |
|
|
4.0,5.0 |
1000 |
1100 |
||
|
6.0,8.0 |
1100 |
1200 |
||
|
GH3039 |
2.0,3.0,4.0 |
1000 |
1100 |
|
|
5.0,6.0,8.0 |
1100 |
1200 |
||
|
铠装镍铬-铜镍 |
1Cr18Ni9Ti |
2.0,3.0 |
350 |
450 |
|
4.0,5.0,6.0,8.0 |
450 |
550 |
||
|
铠装铁-铜镍 |
1Cr18Ni9Ti |
2.0,3.0 |
300 |
400 |
|
4.0,5.0,6.0,8.0 |
400 |
500 |
||
|
铠装铜-铜镍 |
1Cr18Ni9Ti |
2.0 |
150 |
200 |
|
3.0,4.0,5.0 |
200 |
250 |
||
|
6.0,8.0 |
250 |
300 |
||
|
铠装铂铑10-铂 |
GH3039 |
4.0 |
1000 |
1100 |
|
5.0,6.0,8.0 |
1100 |
1200 |
||
五、产品选型
|
W |
温度仪表 |
||||||||
|
R |
热电偶 |
||||||||
|
感温元件材料 P 铂铑10-铂 S分度 M 镍铬硅-镍硅 N分度 N 镍铬-镍硅 K分度 E 镍铬-铜镍 E分度 F 铁-铜镍 J分度 C 铜-铜镍 T分度 |
|||||||||
|
K |
铠装式 |
||||||||
|
偶丝对数 无 单支 2 双支 |
|||||||||
|
安装固定形式 1 无固定装置 2 固定卡套螺纹 3 活动卡套螺纹 4 固定卡套法兰 5 活动卡套法兰 6 防震阻漏卡套法兰 |
|||||||||
|
接线装置形式 0 接线座式 2 防喷式 3 防水式 4 防爆式 6 圆接插式 7 扁接插式 8 手柄式 9 补偿导线式 |
|||||||||
|
工作端形式 1 绝缘式 2 接壳式 |
|||||||||
|
附加装置形式 M 导热块式 G 包箍式 |
|||||||||
|
W |
R |
N |
K |
2 |
1 |
0 |
1 |
M |
|
六、型号规格
1、防喷式接线盒铠装热电偶
|
名称 |
型号 |
分度号 |
长度mm |
直径mm |
安装固定装置 |
|
铠装铂铑10-铂 |
WRPK-121 WRPK2-121 |
S |
50 100 150 200 250 300 350 400 500 600 700 800 900 1000 1500 2000 3000 4000 5000 7500 10000 15000 20000 30000 40000 50000 75000 100000 150000 200000 等等各种规格尺寸 |
Φ0.25 Φ0.5 Φ1 Φ1.5 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 |
无固定装置 |
|
铠装镍铬硅-镍硅 |
WRMK-121 WRMK2-121 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-121 WRNK2-121 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-121 WREK2-121 |
E |
|||
|
铠装铜-铜镍 |
WRCK-121 WRCK2-121 |
T |
|||
|
铠装铁-铜镍 |
WRFK-121 WRFK2-121 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-221 WRPK2-221 |
S |
固定卡套螺纹 |
||
|
铠装镍铬硅-镍硅 |
WRMK-221 WRMK2-221 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-221 WRNK2-221 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-221 WREK2-221 |
E |
|||
|
铠装铜-铜镍 |
WRCK-221 WRCK2-221 |
T |
|||
|
铠装铁-铜镍 |
WRFK-221 WRFK2-221 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-321 WRPK2-321 |
S |
可动卡套螺纹 |
||
|
铠装镍铬硅-镍硅 |
WRMK-321 WRMK2-321 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-321 WRNK2-321 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-321 WREK2-321 |
E |
|||
|
铠装铜-铜镍 |
WRCK-321 WRCK2-321 |
T |
|||
|
铠装铁-铜镍 |
WRFK-321 WRFK2-321 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-421 WRPK2-421 |
S |
固定卡套法兰 |
||
|
铠装镍铬硅-镍硅 |
WRMK-421 WRMK2-421 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-421 WRNK2-421 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-421 WREK2-421 |
E |
|||
|
铠装铜-铜镍 |
WRCK-421 WRCK2-421 |
T |
|||
|
铠装铁-铜镍 |
WRFK-421 WRFK2-421 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-521 WRPK2-521 |
S |
可动卡套法兰 |
||
|
铠装镍铬硅-镍硅 |
WRMK-521 WRMK2-521 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-521 WRNK2-521 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-521 WREK2-521 |
E |
|||
|
铠装铜-铜镍 |
WRCK-521 WRCK2-521 |
T |
|||
|
铠装铁-铜镍 |
WRFK-521 WRFK2-521 |
J |
2、防水式接线盒铠装热电偶
|
名称 |
型号 |
分度号 |
长度mm |
直径mm |
安装固定装置 |
|
铠装铂铑10-铂 |
WRPK-131 WRPK2-131 |
S |
50 100 150 200 250 300 350 400 500 600 700 800 900 1000 1500 2000 3000 4000 5000 7500 10000 15000 20000 30000 40000 50000 75000 100000 150000 200000 等等各种规格尺寸 |
Φ0.25 Φ0.5 Φ1 Φ1.5 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 |
无固定装置 |
|
铠装镍铬硅-镍硅 |
WRMK-131 WRMK2-131 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-131 WRNK2-131 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-131 WREK2-131 |
E |
|||
|
铠装铜-铜镍 |
WRCK-131 WRCK2-131 |
T |
|||
|
铠装铁-铜镍 |
WRFK-131 WRFK2-131 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-231 WRPK2-231 |
S |
固定卡套螺纹 |
||
|
铠装镍铬硅-镍硅 |
WRMK-231 WRMK2-231 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-231 WRNK2-231 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-231 WREK2-231 |
E |
|||
|
铠装铜-铜镍 |
WRCK-231 WRCK2-231 |
T |
|||
|
铠装铁-铜镍 |
WRFK-231 WRFK2-231 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-331 WRPK2-331 |
S |
可动卡套螺纹 |
||
|
铠装镍铬硅-镍硅 |
WRMK-331 WRMK2-331 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-331 WRNK2-331 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-331 WREK2-331 |
E |
|||
|
铠装铜-铜镍 |
WRCK-331 WRCK2-331 |
T |
|||
|
铠装铁-铜镍 |
WRFK-331 WRFK2-331 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-431 WRPK2-431 |
S |
固定卡套法兰 |
||
|
铠装镍铬硅-镍硅 |
WRMK-431 WRMK2-431 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-431 WRNK2-431 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-431 WREK2-431 |
E |
|||
|
铠装铜-铜镍 |
WRCK-431 WRCK2-431 |
T |
|||
|
铠装铁-铜镍 |
WRFK-431 WRFK2-431 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-531 WRPK2-531 |
S |
可动卡套法兰 |
||
|
铠装镍铬硅-镍硅 |
WRMK-531 WRMK2-531 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-531 WRNK2-531 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-531 WREK2-531 |
E |
|||
|
铠装铜-铜镍 |
WRCK-531 WRCK2-531 |
T |
|||
|
铠装铁-铜镍 |
WRFK-531 WRFK2-531 |
J |
3、防爆铠装热电偶
|
名称 |
型号 |
分度号 |
长度mm |
直径mm |
安装固定装置 |
|
铠装铂铑10-铂 |
WRPK-141 WRPK2-141 |
S |
50 100 150 200 250 300 350 400 500 600 700 800 900 1000 1500 2000 3000 4000 5000 7500 10000 15000 20000 30000 40000 50000 75000 100000 150000 200000 等等各种规格尺寸 |
Φ0.25 Φ0.5 Φ1 Φ1.5 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 |
无固定装置 |
|
铠装镍铬硅-镍硅 |
WRMK-141 WRMK2-141 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-141 WRNK2-141 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-141 WREK2-141 |
E |
|||
|
铠装铜-铜镍 |
WRCK-141 WRCK2-141 |
T |
|||
|
铠装铁-铜镍 |
WRFK-141 WRFK2-141 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-241 WRPK2-241 |
S |
固定卡套螺纹 |
||
|
铠装镍铬硅-镍硅 |
WRMK-241 WRMK2-241 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-241 WRNK2-241 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-241 WREK2-241 |
E |
|||
|
铠装铜-铜镍 |
WRCK-241 WRCK2-241 |
T |
|||
|
铠装铁-铜镍 |
WRFK-241 WRFK2-241 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-341 WRPK2-341 |
S |
可动卡套螺纹 |
||
|
铠装镍铬硅-镍硅 |
WRMK-341 WRMK2-341 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-341 WRNK2-341 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-341 WREK2-341 |
E |
|||
|
铠装铜-铜镍 |
WRCK-341 WRCK2-341 |
T |
|||
|
铠装铁-铜镍 |
WRFK-341 WRFK2-341 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-441 WRPK2-441 |
S |
固定卡套法兰 |
||
|
铠装镍铬硅-镍硅 |
WRMK-441 WRMK2-441 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-441 WRNK2-441 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-441 WREK2-441 |
E |
|||
|
铠装铜-铜镍 |
WRCK-441 WRCK2-441 |
T |
|||
|
铠装铁-铜镍 |
WRFK-441 WRFK2-441 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-541 WRPK2-541 |
S |
可动卡套法兰 |
||
|
铠装镍铬硅-镍硅 |
WRMK-541 WRMK2-541 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-541 WRNK2-541 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-541 WREK2-541 |
E |
|||
|
铠装铜-铜镍 |
WRCK-541 WRCK2-541 |
T |
|||
|
铠装铁-铜镍 |
WRFK-541 WRFK2-541 |
J |
4、圆接插式铠装热电偶
|
名称 |
型号 |
分度号 |
长度mm |
直径mm |
安装固定装置 |
|
铠装铂铑10-铂 |
WRPK-161 WRPK2-161 |
S |
50 100 150 200 250 300 350 400 500 600 700 800 900 1000 1500 2000 3000 4000 5000 7500 10000 15000 20000 30000 40000 50000 75000 100000 150000 200000 等等各种规格尺寸 |
Φ0.25 Φ0.5 Φ1 Φ1.5 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 |
无固定装置 |
|
铠装镍铬硅-镍硅 |
WRMK-161 WRMK2-161 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-161 WRNK2-161 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-161 WREK2-161 |
E |
|||
|
铠装铜-铜镍 |
WRCK-161 WRCK2-161 |
T |
|||
|
铠装铁-铜镍 |
WRFK-161 WRFK2-161 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-261 WRPK2-261 |
S |
固定卡套螺纹 |
||
|
铠装镍铬硅-镍硅 |
WRMK-261 WRMK2-261 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-261 WRNK2-261 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-261 WREK2-261 |
E |
|||
|
铠装铜-铜镍 |
WRCK-261 WRCK2-261 |
T |
|||
|
铠装铁-铜镍 |
WRFK-261 WRFK2-261 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-361 WRPK2-361 |
S |
可动卡套螺纹 |
||
|
铠装镍铬硅-镍硅 |
WRMK-361 WRMK2-361 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-361 WRNK2-361 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-361 WREK2-361 |
E |
|||
|
铠装铜-铜镍 |
WRCK-361 WRCK2-361 |
T |
|||
|
铠装铁-铜镍 |
WRFK-361 WRFK2-361 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-461 WRPK2-461 |
S |
固定卡套法兰 |
||
|
铠装镍铬硅-镍硅 |
WRMK-461 WRMK2-461 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-461 WRNK2-461 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-461 WREK2-461 |
E |
|||
|
铠装铜-铜镍 |
WRCK-461 WRCK2-461 |
T |
|||
|
铠装铁-铜镍 |
WRFK-461 WRFK2-461 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-561 WRPK2-561 |
S |
可动卡套法兰 |
||
|
铠装镍铬硅-镍硅 |
WRMK-561 WRMK2-561 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-561 WRNK2-561 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-561 WREK2-561 |
E |
|||
|
铠装铜-铜镍 |
WRCK-561 WRCK2-561 |
T |
|||
|
铠装铁-铜镍 |
WRFK-561 WRFK2-561 |
J |
5、扁接插式铠装热电偶
|
名称 |
型号 |
分度号 |
长度mm |
直径mm |
安装固定装置 |
|
铠装铂铑10-铂 |
WRPK-171 WRPK2-171 |
S |
50 100 150 200 250 300 350 400 500 600 700 800 900 1000 1500 2000 3000 4000 5000 7500 10000 15000 20000 30000 40000 50000 75000 100000 150000 200000 等等各种规格尺寸 |
Φ0.25 Φ0.5 Φ1 Φ1.5 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 |
无固定装置 |
|
铠装镍铬硅-镍硅 |
WRMK-171 WRMK2-171 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-171 WRNK2-171 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-171 WREK2-171 |
E |
|||
|
铠装铜-铜镍 |
WRCK-171 WRCK2-171 |
T |
|||
|
铠装铁-铜镍 |
WRFK-171 WRFK2-171 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-271 WRPK2-271 |
S |
固定卡套螺纹 |
||
|
铠装镍铬硅-镍硅 |
WRMK-271 WRMK2-271 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-271 WRNK2-271 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-271 WREK2-271 |
E |
|||
|
铠装铜-铜镍 |
WRCK-271 WRCK2-271 |
T |
|||
|
铠装铁-铜镍 |
WRFK-271 WRFK2-271 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-371 WRPK2-371 |
S |
可动卡套螺纹 |
||
|
铠装镍铬硅-镍硅 |
WRMK-371 WRMK2-371 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-371 WRNK2-371 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-371 WREK2-371 |
E |
|||
|
铠装铜-铜镍 |
WRCK-371 WRCK2-371 |
T |
|||
|
铠装铁-铜镍 |
WRFK-371 WRFK2-371 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-471 WRPK2-471 |
S |
固定卡套法兰 |
||
|
铠装镍铬硅-镍硅 |
WRMK-471 WRMK2-471 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-471 WRNK2-471 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-471 WREK2-471 |
E |
|||
|
铠装铜-铜镍 |
WRCK-471 WRCK2-471 |
T |
|||
|
铠装铁-铜镍 |
WRFK-471 WRFK2-471 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-571 WRPK2-571 |
S |
可动卡套法兰 |
||
|
铠装镍铬硅-镍硅 |
WRMK-571 WRMK2-571 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-571 WRNK2-571 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-571 WREK2-571 |
E |
|||
|
铠装铜-铜镍 |
WRCK-571 WRCK2-571 |
T |
|||
|
铠装铁-铜镍 |
WRFK-571 WRFK2-571 |
J |
6、补偿导线式铠装热电偶
|
名称 |
型号 |
分度号 |
长度mm |
直径mm |
安装固定装置 |
|
铠装铂铑10-铂 |
WRPK-191 WRPK2-191 |
S |
50 100 150 200 250 300 350 400 500 600 700 800 900 1000 1500 2000 3000 4000 5000 7500 10000 15000 20000 30000 40000 50000 75000 100000 150000 200000 等等各种规格尺寸 |
Φ0.25 Φ0.5 Φ1 Φ1.5 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 |
无固定装置 |
|
铠装镍铬硅-镍硅 |
WRMK-191 WRMK2-191 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-191 WRNK2-191 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-191 WREK2-191 |
E |
|||
|
铠装铜-铜镍 |
WRCK-191 WRCK2-191 |
T |
|||
|
铠装铁-铜镍 |
WRFK-191 WRFK2-191 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-291 WRPK2-291 |
S |
固定卡套螺纹 |
||
|
铠装镍铬硅-镍硅 |
WRMK-291 WRMK2-291 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-291 WRNK2-291 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-291 WREK2-291 |
E |
|||
|
铠装铜-铜镍 |
WRCK-291 WRCK2-291 |
T |
|||
|
铠装铁-铜镍 |
WRFK-291 WRFK2-291 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-391 WRPK2-391 |
S |
可动卡套螺纹 |
||
|
铠装镍铬硅-镍硅 |
WRMK-391 WRMK2-391 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-391 WRNK2-391 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-391 WREK2-391 |
E |
|||
|
铠装铜-铜镍 |
WRCK-391 WRCK2-391 |
T |
|||
|
铠装铁-铜镍 |
WRFK-391 WRFK2-391 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-491 WRPK2-491 |
S |
固定卡套法兰 |
||
|
铠装镍铬硅-镍硅 |
WRMK-491 WRMK2-491 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-491 WRNK2-491 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-491 WREK2-491 |
E |
|||
|
铠装铜-铜镍 |
WRCK-491 WRCK2-491 |
T |
|||
|
铠装铁-铜镍 |
WRFK-491 WRFK2-491 |
J |
|||
|
铠装铂铑10-铂 |
WRPK-591 WRPK2-591 |
S |
可动卡套法兰 |
||
|
铠装镍铬硅-镍硅 |
WRMK-591 WRMK2-591 |
N |
|||
|
铠装镍铬-镍硅 |
WRNK-591 WRNK2-591 |
K |
|||
|
铠装镍铬-铜镍 |
WREK-591 WREK2-591 |
E |
|||
|
铠装铜-铜镍 |
WRCK-591 WRCK2-591 |
T |
|||
|
铠装铁-铜镍 |
WRFK-591 WRFK2-591 |
J |
上一篇：耐磨热电偶
下一篇：垃圾焚烧炉专用热电偶
相关推荐
服务热线
