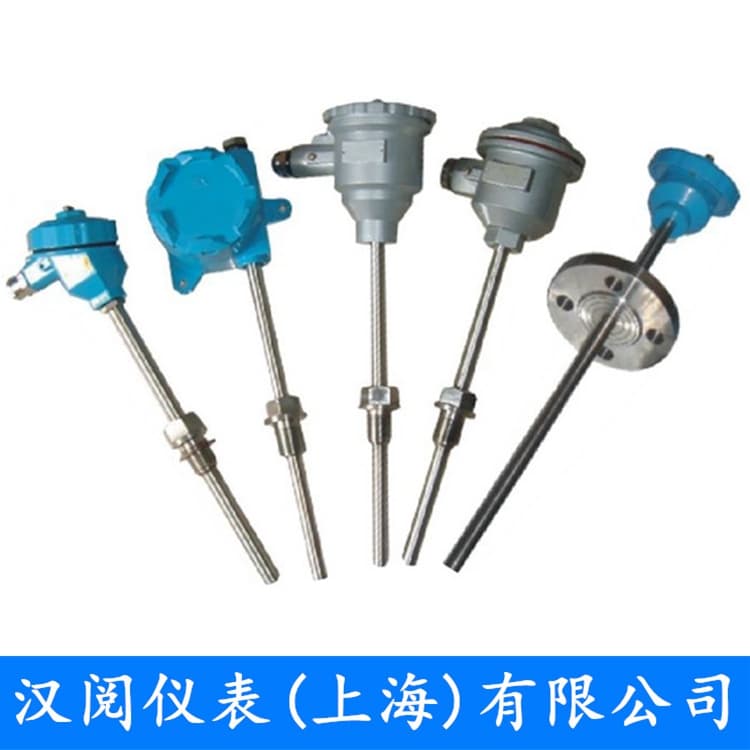

一、应用 通常和显示仪表、记录仪表等配套使用。直接测量生产现场存在碳氢化合物等爆炸的0～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。 二、特点 1、多种防爆形式，防...
产品详情
一、应用
通常和显示仪表、记录仪表等配套使用。直接测量生产现场存在碳氢化合物等爆炸的0～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。
二、特点
1、多种防爆形式，防爆性能好；
2、压簧式感温元件，抗振性能好；
3、测温范围大；
4、机械强度高，耐压性能好；
三、工作原理
防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。
四、主要技术参数
1、产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
GB3836
2、常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥100MΩ.m
3、测量范围及允差
|
型 号 |
分度号 |
允 差 等 级 |
|||
|
I |
II |
||||
|
允差值 |
测温范围°C |
允差值 |
测温范围°C |
||
|
WRN |
K |
±1.5°C |
-40～+375 |
±2.5 °C |
-40～+333 |
|
±0.004ltl |
375～1000 |
±0.0075 ltl |
333~1200 |
||
|
WRM |
N |
±1.5°C |
-40～+375 |
±2.5°C |
-40～+333 |
|
±0.004 ltl |
375～1000 |
±0.0075 ltl |
333～1200 |
||
|
WRE |
E |
±1.5°C |
-40～+375 |
±1.5°C |
-40～+333 |
|
±0.004 ltl |
375～800 |
±0.004 ltl |
333～900 |
||
|
WRF |
J |
±1.5°C |
-40～+375 |
±1.5°C |
-40～+333 |
|
±0.004 ltl |
375～750 |
±0.004 ltl |
333～750 |
||
|
WRC |
T |
±1.5°C |
-40～+125 |
±1°C |
-40～+133 |
|
±0.004 ltl |
125～350 |
±0.0075 ltl |
133～350 |
||
4、取证一览表
|
防爆级别 |
防爆证号 |
认证机构 |
|
dIIBT4 |
GYB02544 |
NEPSI |
|
dIIBT5 |
GYB02562 |
NEPSI |
|
dIICT4 |
GYB02621 |
NEPSI |
|
dIICT5 |
GYB02632 |
NEPSI |
|
iaIICT6 |
GYB02653 |
NEPSI |
注：NEPSI防爆认证系*********仪器仪表防爆安全监督检验站。
五、选型表
|
W 温度仪表 |
|||||||||
|
R 热电偶 Z 热电阻 |
|||||||||
|
感温元件材料 分度号 M镍铬硅-镍硅 N N镍铬-镍硅 K E镍铬-铜镍 E F铁-铜镍 J C铜-铜镍 T P铂热电阻 pt100 |
|||||||||
|
偶丝对数 无 单支 2 双支 |
|||||||||
|
安装固定形式 1 无固定装置 2 固定螺纹 3 活动法兰 4 固定法兰 5 活络管接头式 7 直行管接头式 8 固定螺纹管接头式 9 活动螺纹管接头式 |
|||||||||
|
接线盒形式 4 防爆式 |
|||||||||
|
保护管直径 0 Φ16 1 Φ20（Φ12） |
|||||||||
|
防爆型式 B 隔爆式 |
|||||||||
|
工作端形式 G 变截面 |
|||||||||
|
W |
R |
N |
2 |
2 |
4 |
0 |
B |
G |
典型型号示例 |
六、型号规格
1、无固定装置热电偶/阻
|
型号 |
分度号 |
测温范围℃ |
热响应时间 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WRM-140B |
N |
0-800 |
<90s |
1Cr18Ni9Ti |
Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ25 等等 |
150 200 250 300 350 400 450 500 750 1000 1250 1500 2000 等等 |
|
WRM2-140B |
0-1000 |
0Cr25Ni20 |
||||
|
WRM-140G |
0-800 |
<24s |
1Cr18Ni9Ti |
|||
|
WRM2-140G |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-140B |
K |
0-800 |
<90s |
1Cr18Ni9Ti |
||
|
WRN2-140B |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-140G |
0-800 |
<24s |
1Cr18Ni9Ti |
|||
|
WRN2-140G |
0-1000 |
0Cr25Ni20 |
||||
|
WRE-140B |
E |
0-700 |
<90s |
1Cr18Ni9Ti |
||
|
WRE2-140B |
||||||
|
WRE-140G |
<24s |
|||||
|
WRE2-140G |
||||||
|
WRC-140B |
T |
0-350 |
<90s |
1Cr18Ni9Ti |
||
|
WRC2-140B |
||||||
|
WRC-140G |
<24s |
|||||
|
WRC2-140G |
||||||
|
WRF-140B |
J |
0-600 |
<90s |
1Cr18Ni9Ti |
||
|
WRF2-140B |
||||||
|
WRF-140G |
<24s |
|||||
|
WRF2-140G |
||||||
注：1）、防爆热电偶I级按照协议订货；
2）、防爆热电阻A级按照协议订货，结构同热电偶，性能同普通热电阻；
3）、保护管材质根据协议订货；
4)、变截面型式内配铠装元件；
5)、“L”根据协议订货。
2、固定螺纹式热电偶/阻
|
型号 |
分度号 |
测温范围℃ |
热响应时间 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WRM-240 |
N |
0-800 |
<90s |
1Cr18Ni9Ti |
Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ25 等等 |
300*150 350*200 400*250 450*300 500*350 550*400 600*450 650*500 900*750 1150*1000 1400*1250 1650*1500 2150*2000 |
|
WRM2-240 |
0-1000 |
0Cr25Ni20 |
||||
|
WRM-240G |
0-800 |
<24s |
1Cr18Ni9Ti |
|||
|
WRM2-240G |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-240 |
K |
0-800 |
<90s |
1Cr18Ni9Ti |
||
|
WRN2-240 |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-240G |
0-800 |
<24s |
1Cr18Ni9Ti |
|||
|
WRN2-240G |
0-1000 |
0Cr25Ni20 |
||||
|
WRE-240 |
E |
0-700 |
<90s |
1Cr18Ni9Ti |
||
|
WRE2-240 |
||||||
|
WRE-240G |
<24s |
|||||
|
WRE2-240G |
||||||
|
WRC-240 |
T |
0-350 |
<90s |
1Cr18Ni9Ti |
||
|
WRC2-240 |
||||||
|
WRC-240G |
<24s |
|||||
|
WRC2-240G |
||||||
|
WRF-240 |
J |
0-600 |
<90s |
1Cr18Ni9Ti |
||
|
WRF2-240 |
||||||
|
WRF-240G |
<24s |
|||||
|
WRF2-240G |
||||||
注：1)、防爆热电偶I级按照协议订货；
2)、防爆热电阻A级按照协议订货，结构同热电偶，性能同普通热电阻；
3)、保护管材质根据协议订货；
4)、变截面型式内配铠装元件；
5)、“L”根据协议订货。
3、活动法兰热电偶
|
型号 |
分度号 |
测温范围℃ |
热响应时间 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WRM-340 |
N |
0-800 |
<90s |
1Cr18Ni9Ti |
Φ10 Φ12Φ14 Φ16 Φ18 Φ20 Φ22 Φ25 等等 |
150 200 250 300 350 400 450 500 750 1000 1250 1500 2000 |
|
WRM2-340 |
0-1000 |
0Cr25Ni20 |
||||
|
WRM-340G |
0-800 |
<24s |
1Cr18Ni9Ti |
|||
|
WRM2-340G |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-340 |
K |
0-800 |
<90s |
1Cr18Ni9Ti |
||
|
WRN2-340 |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-340G |
0-800 |
<24s |
1Cr18Ni9Ti |
|||
|
WRN2-340G |
0-1000 |
0Cr25Ni20 |
||||
|
WRE-340 |
E |
0-700 |
<90s |
1Cr18Ni9Ti |
||
|
WRE2-340 |
||||||
|
WRE-340G |
<24s |
|||||
|
WRE2-340G |
||||||
|
WRC-340 |
T |
0-350 |
<90s |
1Cr18Ni9Ti |
||
|
WRC2-340 |
||||||
|
WRC-340G |
<24s |
|||||
|
WRC2-340G |
||||||
|
WRF-340 |
J |
0-600 |
<90s |
1Cr18Ni9Ti |
||
|
WRF2-340 |
||||||
|
WRF-340G |
<24s |
|||||
|
WRF2-340G |
||||||
注：1)、防爆热电偶I级按照协议订货；
2)、防爆热电阻A级按照协议订货，结构同热电偶，性能同普通热电阻；
3)、保护管材质根据协议订货；
4)、变截面型式内配铠装元件；
5)、“L”根据协议订货。
4、固定法兰热电偶/阻
|
型号 |
分度号 |
测温范围℃ |
热响应时间 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WRM-440 |
N |
0-800 |
M20*1.5 |
1Cr18Ni9Ti |
Φ10 Φ12Φ14 Φ16 Φ18 Φ20 Φ22 Φ25 等等 |
300*150 350*200 400*250 450*300 500*350 550*400 600*450 650*500 900*750 1150*1000 1400*1250 1650*1500 2150*2000 |
|
WRM2-440 |
0-1000 |
0Cr25Ni20 |
||||
|
WRM-440G |
0-800 |
NPT1/2 |
1Cr18Ni9Ti |
|||
|
WRM2-440G |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-440 |
K |
0-800 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRN2-440 |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-440G |
0-800 |
NPT1/2 |
1Cr18Ni9Ti |
|||
|
WRN2-440G |
0-1000 |
0Cr25Ni20 |
||||
|
WRE-440 |
E |
0-700 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRE2-440 |
||||||
|
WRE-440G |
NPT1/2 |
|||||
|
WRE2-440G |
||||||
|
WRC-440 |
T |
0-350 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRC2-440 |
||||||
|
WRC-440G |
NPT1/2 |
|||||
|
WRC2-440G |
||||||
|
WRF-440 |
J |
0-600 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRF2-440 |
||||||
|
WRF-440G |
NPT1/2 |
|||||
|
WRF2-440G |
||||||
注：1)、防爆热电偶I级按照协议订货；
2)、防爆热电阻A级按照协议订货，结构同热电偶，性能同普通热电阻；
3)、保护管材质根据协议订货；
4)、变截面型式内配铠装元件；
5)、“L”根据协议订货。
5、活络管接头式热电偶/阻
|
型号 |
分度号 |
测温范围℃ |
螺纹规格 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WRM-54 |
N |
0-800 |
M20*1.5 |
1Cr18Ni9Ti |
Φ3 Φ4 Φ5 Φ6 Φ8 |
300*150 350*200 400*250 450*300 500*350 550*400 600*450 650*500 900*750 1150*1000 1400*1250 1650*1500 2150*2000 |
|
WRM2-54 |
0-1000 |
0Cr25Ni20 |
||||
|
WRM-54A |
0-800 |
NPT1/2 |
1Cr18Ni9Ti |
|||
|
WRM2-54A |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-54 |
K |
0-800 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRN2-54 |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-54A |
0-800 |
NPT1/2 |
1Cr18Ni9Ti |
|||
|
WRN2-54A |
0-1000 |
0Cr25Ni20 |
||||
|
WRE-54 |
E |
0-700 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRE2-54 |
||||||
|
WRE-54A |
NPT1/2 |
|||||
|
WRE2-54A |
||||||
|
WRC-54 |
T |
0-350 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRC2-54 |
||||||
|
WRC-54A |
NPT1/2 |
|||||
|
WRC2-54A |
||||||
|
WRF-54 |
J |
0-600 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRF2-54 |
||||||
|
WRF-54A |
NPT1/2 |
|||||
|
WRF2-54A |
||||||
6、直形管接头式热电偶/阻
|
型号 |
分度号 |
测温范围℃ |
螺纹规格 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WRM-74 |
N |
0-800 |
M20*1.5 |
1Cr18Ni9Ti |
Φ3 Φ4 Φ5 Φ6 Φ8 |
150 200 250 300 350 400 450 500 750 1000 1250 1500 2000 |
|
WRM2-74 |
0-1000 |
0Cr25Ni20 |
||||
|
WRM-74A |
0-800 |
NPT1/2 |
1Cr18Ni9Ti |
|||
|
WRM2-74A |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-74 |
K |
0-800 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRN2-74 |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-74A |
0-800 |
NPT1/2 |
1Cr18Ni9Ti |
|||
|
WRN2-74A |
0-1000 |
0Cr25Ni20 |
||||
|
WRE-74 |
E |
0-700 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRE2-74 |
||||||
|
WRE-74A |
NPT1/2 |
|||||
|
WRE2-74A |
||||||
|
WRC-74 |
T |
0-350 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRC2-74 |
||||||
|
WRC-74A |
NPT1/2 |
|||||
|
WRC2-74A |
||||||
|
WRF-74 |
J |
0-600 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRF2-74 |
||||||
|
WRF-74A |
NPT1/2 |
|||||
|
WRF2-74A |
||||||
7、固定螺纹管接头式热电偶/阻
|
型号 |
分度号 |
测温范围℃ |
螺纹规格 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WRM-84 |
N |
0-800 |
M20*1.5 |
1Cr18Ni9Ti |
Φ3 Φ4 Φ5 Φ6 Φ8 |
150 200 250 300 350 400 450 500 750 1000 1250 1500 2000 |
|
WRM2-84 |
0-1000 |
0Cr25Ni20 |
||||
|
WRM-84A |
0-800 |
NPT1/2 |
1Cr18Ni9Ti |
|||
|
WRM2-84A |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-84 |
K |
0-800 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRN2-84 |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-84A |
0-800 |
NPT1/2 |
1Cr18Ni9Ti |
|||
|
WRN2-84A |
0-1000 |
0Cr25Ni20 |
||||
|
WRE-84 |
E |
0-700 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRE2-84 |
||||||
|
WRE-84A |
NPT1/2 |
|||||
|
WRE2-84A |
||||||
|
WRC-84 |
T |
0-350 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRC2-84 |
||||||
|
WRC-84A |
NPT1/2 |
|||||
|
WRC2-84A |
||||||
|
WRF-84 |
J |
0-600 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRF2-84 |
||||||
|
WRF-84A |
NPT1/2 |
|||||
|
WRF2-84A |
||||||
8、活动螺纹管接头式热电偶/阻
|
型号 |
分度号 |
测温范围℃ |
螺纹规格 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WRM-94 |
N |
0-800 |
M20*1.5 |
1Cr18Ni9Ti |
Φ3 Φ4 Φ5 Φ6 Φ8 |
150 200 250 300 350 400 450 500 750 1000 1250 1500 2000 |
|
WRM2-94 |
0-1000 |
0Cr25Ni20 |
||||
|
WRM-94A |
0-800 |
NPT1/2 |
1Cr18Ni9Ti |
|||
|
WRM2-94A |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-94 |
K |
0-800 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRN2-94 |
0-1000 |
0Cr25Ni20 |
||||
|
WRN-94A |
0-800 |
NPT1/2 |
1Cr18Ni9Ti |
|||
|
WRN2-94A |
0-1000 |
0Cr25Ni20 |
||||
|
WRE-94 |
E |
0-700 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRE2-94 |
||||||
|
WRE-94A |
NPT1/2 |
|||||
|
WRE2-94A |
||||||
|
WRC-94 |
T |
0-350 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRC2-94 |
||||||
|
WRC-94A |
NPT1/2 |
|||||
|
WRC2-94A |
||||||
|
WRF-94 |
J |
0-600 |
M20*1.5 |
1Cr18Ni9Ti |
||
|
WRF2-94 |
||||||
|
WRF-94A |
NPT1/2 |
|||||
|
WRF2-94A |
||||||
注：1、如无特殊约定，L仅为参考尺寸，热电偶/热电阻的插深应按照热安装套管U尺寸计算；
2、元件为弹性铠装式元件，对于热电阻元件Φ3只适用于单支元件。
