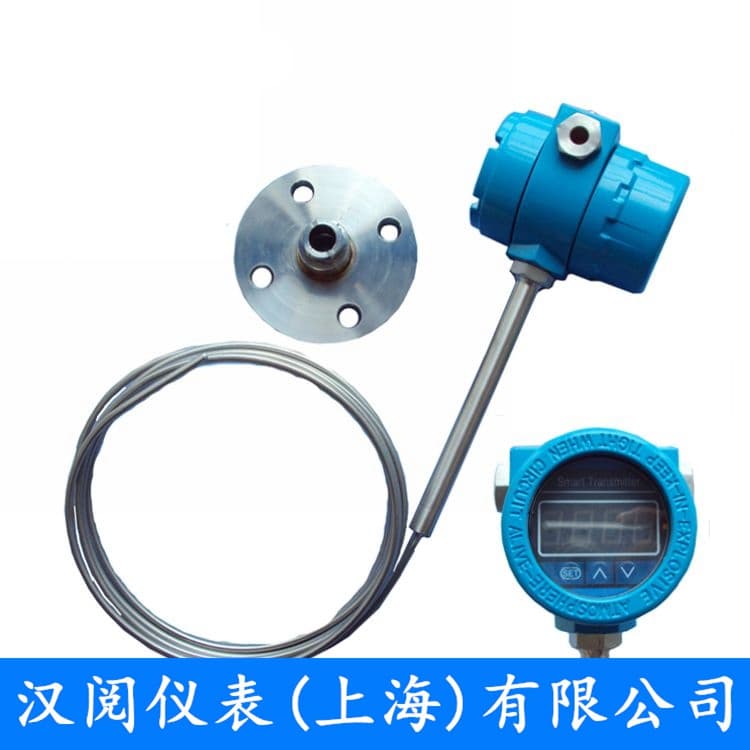

一、应用 热电阻通常和显示仪表、记录仪表、电子计算机等配套使用，输出4~20mA。直接测量各种生产过程中的-200℃～500℃范围内液体、蒸汽和气体介质以及固体表面温度。 二、特点...
产品详情
一、应用
热电阻通常和显示仪表、记录仪表、电子计算机等配套使用，输出4~20mA。直接测量各种生产过程中的-200℃～500℃范围内液体、蒸汽和气体介质以及固体表面温度。
二、特点
1、二线制输出4～20mA，抗干扰能力强；
2、节省补偿导线及安装温度变送器费用；
3、测量范围大；
4、冷端温度自动补偿，非线性校正电路。
三、工作原理
热电阻生产的电阻经过温度变送器的电桥产生不平衡信号，经放大后转换成为4～20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
四、主要技术参数
1、产品执行标准
IEC584
IEC1515
IEC751
JB/T5518-91
JB/T7391-94
2、测温范围及允差
|
型号 |
分度号 |
测量范围℃ |
精度等级 |
允许偏差 |
|
WZPB |
PT100 |
-200-500 |
A级 |
±（0.15+0.002[t]） |
|
B级 |
±（0.30+0.005[t]） |
|||
|
WZCB |
Cu50 Cu100 |
-50-150 |
±（0.30+0.006[t]） |
注：t为感温元件实测温度******值
3、电气参数
（1）输出信号：4～20mA，负载电阻250Ω，传输导线电阻100Ω。
（2）输出方法：二线制
4、精度等级：
（1）温度变送器精度等级：0.1；0.2；0.5；
（2）显示器精度：模拟指示2.5级；数字显示1.0级。
5、供电电源：24V.DC±10%
6、防护等级：IP65
7、绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50MΩ。
8、热响应时间：
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的五分之一时，则用热电偶（阻）热响应时间作为仪表的热响时间；
当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间。
9、基本误差
仪表的基本误差应不超过热电偶（阻）和温度变送器基本误差的合成误差。
10、工作环境
|
安装场所等级 |
温度℃ |
相对湿度% |
大气压KPa |
|
Cx1 |
-25～+55 |
5～95 |
86～106 |
|
Cx2 |
-25～+70 |
||
|
Cx3 |
-40～+80 |
五、型号命名方法
|
W 温度仪表 |
||||||||
|
Z 热电阻 |
||||||||
|
感温元件材料 分度号 P铂热电阻 pt100 C铜热电阻 Cu |
||||||||
|
B 温度变送器 |
||||||||
|
安装固定形式 1 无固定装置 2 固定螺纹 3 活动法兰 4 固定法兰 5 活络管接头式 6 固定螺纹锥形保护管式 7 直行管接头式 8 固定螺纹管接头式 9 活动螺纹管接头式 |
||||||||
|
接线盒形式 2 防喷式 3 防水式 4 防爆式 |
||||||||
|
保护管直径 0 Φ16 1 Φ20（Φ12） 2 Φ20高铝质管 3 Φ25高铝质管 |
||||||||
|
工作端形式 G 变截面 |
||||||||
|
W |
Z |
P |
B |
2 |
2 |
0 |
G |
典型型号示例 |
六、规格型号
1、无固定装置热电阻
|
型号 |
分度号 |
测温范围℃ |
热响应时间 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WZPB-120/WZPB-121 WZPB-130/WZPB-131 WZPB-140/WZPB-141 |
PT100 |
-200-450 |
<120s |
1Cr18Ni9Ti |
Φ16/Φ12 |
150 200 250 300 350 400 450 500 750 1000 1250 |
|
WZPB-120G/WZPB-121G WZPB-130G/WZPB-131G WZPB-140G/WZPB-141G |
<24s |
|||||
|
WZCB-120/WZCB-121 WZCB-130/WZCB-131 WZCB-140/WZCB-141 |
Cu50 Cu100 |
-50-150 |
<120s |
|||
|
WZCB-120G/WZCB-121G WZCB-130G/WZCB-131G WZCB-140G/WZCB-141G |
<24s |
|||||
注： 1)、热电阻A级按照协议订货，结构同热电偶，性能同普通热电阻；
2)、保护管材质根据协议订货；
3)、变截面型式内配铠装元件；
4)、“L”根据协议订货。
2、固定螺纹式热电阻
|
型号 |
分度号 |
测温范围℃ |
热响应时间 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WZPB-220/WZPB-221 WZPB-230/WZPB-231 WZPB-240/WZPB-241 |
PT100 |
-200-450 |
<120s |
1Cr18Ni9Ti |
Φ16/Φ12 |
150 200 250 300 350 400 450 500 750 1000 1250 |
|
WZPB-220G/WZPB-221G WZPB-230G/WZPB-231G WZPB-240G/WZPB-241G |
<24s |
|||||
|
WZCB-220/WZCB-121 WZCB-230/WZCB-131 WZCB-240/WZCB-141 |
Cu50 Cu100 |
-50-150 |
<120s |
|||
|
WZCB-220G/WZCB-221G WZCB-230G/WZCB-231G WZCB-240G/WZCB-241G |
<24s |
|||||
注： 1)、热电阻A级按照协议订货，结构同热电偶，性能同普通热电阻；
2)、保护管材质根据协议订货；
3)、变截面型式内配铠装元件；
4)、“L”根据协议订货。
3、活动法兰热电阻
|
型号 |
分度号 |
测温范围℃ |
热响应时间 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WZPB-320/WZPB-321 WZPB-330/WZPB-331 WZPB-340/WZPB-341 |
PT100 |
-200-450 |
<120s |
1Cr18Ni9Ti |
Φ16/Φ12 |
150 200 250 300 350 400 450 500 750 1000 1250 |
|
WZPB-320G/WZPB-321G WZPB-330G/WZPB-331G WZPB-340G/WZPB-341G |
<24s |
|||||
|
WZCB-320/WZCB-321 WZCB-330/WZCB-331 WZCB-340/WZCB-341 |
Cu50 Cu100 |
-50-150 |
<120s |
|||
|
WZCB-320G/WZCB-321G WZCB-330G/WZCB-331G WZCB-340G/WZCB-341G |
<24s |
|||||
注： 1)、热电阻A级按照协议订货，结构同热电偶，性能同普通热电阻；
2)、保护管材质根据协议订货；
3)、变截面型式内配铠装元件；
4)、“L”根据协议订货。
4、固定法兰热电阻
|
型号 |
分度号 |
测温范围℃ |
热响应时间 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WZPB-420/WZPB-421 WZPB-430/WZPB-431 WZPB-440/WZPB-441 |
PT100 |
-200-450 |
<120s |
1Cr18Ni9Ti |
Φ16/Φ12 |
150 200 250 300 350 400 450 500 750 1000 1250 |
|
WZPB-420G/WZPB-421G WZPB-430G/WZPB-431G WZPB-440G/WZPB-441G |
<24s |
|||||
|
WZCB-420/WZCB-421 WZCB-430/WZCB-431 WZCB-440/WZCB-441 |
Cu50 Cu100 |
-50-150 |
<120s |
|||
|
WZCB-420G/WZCB-421G WZCB-430G/WZCB-431G WZCB-440G/WZCB-441G |
<24s |
|||||
注： 1)、热电阻A级按照协议订货，结构同热电偶，性能同普通热电阻；
2)、保护管材质根据协议订货；
3)、变截面型式内配铠装元件；
4)、“L”根据协议订货。
5、固定螺纹锥形保护管热电偶/阻
|
型号 |
分度号 |
测温范围℃ |
热响应时间 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WZPB-620 WZPB-630 WZPB-640 |
PT100 |
-200-450 |
<24s |
1Cr18Ni9Ti |
Φ3 Φ4 Φ5 Φ6 Φ8 |
200 400 500 750 1000 |
|
WZCB-620 WZCB-630 WZCB-640 |
Cu50 Cu100 |
-50-150 |
<24s |
|||
6、活络管接头式热电偶/阻
|
型号 |
分度号 |
测温范围℃ |
螺纹规格 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WZPB-52 WZPB-53 WZPB-54 |
PT100 |
-200-450 |
M20*1.5 |
1Cr18Ni9Ti |
Φ3 Φ4 Φ5 Φ6 Φ8 |
150 200 250 300 350 400 450 500 750 1000 |
|
WZPB-52A WZPB-53A WZPB-54A |
NPT1/2 |
|||||
|
WZCB-52 WZCB-53 WZCB-54 |
Cu50 Cu100 |
-50-150 |
M20*1.5 |
|||
|
WZCB-52A WZCB-53A WZCB-54A |
NPT1/2 |
|||||
7、直形管接头式热电偶/阻
|
型号 |
分度号 |
测温范围℃ |
螺纹规格 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WZPB-72 WZPB-73 WZPB-74 |
PT100 |
-200-450 |
M20*1.5 |
1Cr18Ni9Ti |
Φ3 Φ4 Φ5 Φ6 Φ8 |
150 200 250 300 350 400 450 500 750 1000 |
|
WZPB-72A WZPB-73A WZPB-74A |
NPT1/2 |
|||||
|
WZCB-72 WZCB-73 WZCB-74 |
Cu50 Cu100 |
-50-150 |
M20*1.5 |
|||
|
WZCB-72A WZCB-73A WZCB-74A |
NPT1/2 |
|||||
8、固定螺纹管接头式热电偶/阻
|
型号 |
分度号 |
测温范围℃ |
螺纹规格 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WZPB-82 WZPB-83 WZPB-84 |
PT100 |
-200-450 |
M20*1.5 |
1Cr18Ni9Ti |
Φ3 Φ4 Φ5 Φ6 Φ8 |
150 200 250 300 350 400 450 500 750 1000 |
|
WZPB-82A WZPB-83A WZPB-84A |
NPT1/2 |
|||||
|
WZCB-82 WZCB-83 WZCB-84 |
Cu50 Cu100 |
-50-150 |
M20*1.5 |
|||
|
WZCB-82A WZCB-83A WZCB-84A |
NPT1/2 |
|||||
9、活动螺纹管接头式热电偶/阻
|
型号 |
分度号 |
测温范围℃ |
螺纹规格 |
保护管材质 |
规格 |
|
|
d |
l |
|||||
|
WZPB-92 WZPB-93 WZPB-94 |
PT100 |
-200-450 |
M20*1.5 |
1Cr18Ni9Ti |
Φ3 Φ4 Φ5 Φ6 Φ8 |
150 200 250 300 350 400 450 500 750 1000 |
|
WZPB-92A WZPB-93A WZPB-94A |
NPT1/2 |
|||||
|
WZCB-92 WZCB-93 WZCB-94 |
Cu50 Cu100 |
-50-150 |
M20*1.5 |
|||
|
WZCB-92A WZCB-93A WZCB-94A |
NPT1/2 |
|||||
注：1)、如无特殊约定，L仅为参考尺寸，热电阻的插深应按照热安装套管U尺寸计算；
2)、元件为弹性铠装式元件，对于热电阻元件Φ3只适用于单支元件。
