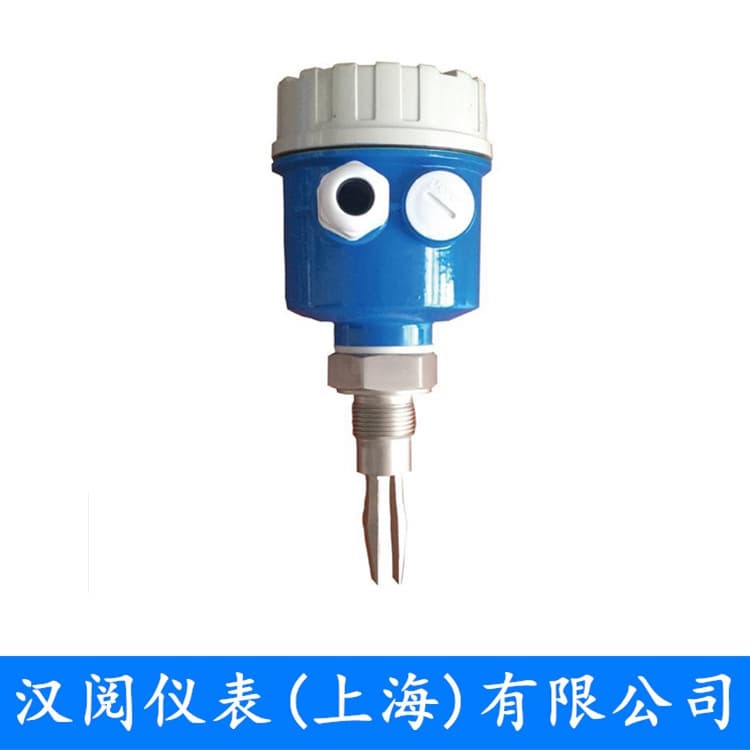

小音叉物位开关

一、产品介绍音叉物位开关是物位开关的一种（也称为音叉料位计、音叉物位计、音叉料位开关），主要利用音叉谐振原理来测量物位状态，其独特的叉体设计及其固有的振动特性，能...

立即咨询立即咨询

咨询电话：021-59177550

邮箱：hanyoc@126.com

产品详情

一、产品介绍
音叉物位开关是物位开关的一种（也称为音叉料位计、音叉物位计、音叉料位开关），主要利用音叉谐振原理来测量物位状态，其独特的叉体设计及其固有的振动特性，能保证音叉的自动清除功能并***大限度地防止挂料。
音叉式物位开关振幅可调，便于测量不同状态和密度的物料，适用于各种料仓固体物料料位以及各种容器内液位的定点检测报警或控制。主要广泛应用于冶金、建材、化工、轻工、粮食等行业中物位的过程控制。
二、工作原理
音叉物位开关是一种新型物位控制开关，它主要是靠音叉，通过震动原理来测量物位高度。音叉式物位控制器的工作原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉与被测介质相接触时，音叉的频率和振幅将改变，这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。
三、产品特点
1、适应性强：被测液体不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响。
2、不需调校：由于音叉限位开关的检测不受被测介质电参数及密度的影响,所以无论测量何种液体都不需现场调校。
3、免于维护：由于音叉限位开关的检测过程由电子电路完成,无活动部件,所以一经安装投运使用便不需要维护。
四、技术参数
1、供电电压：DC 24V 或 AC 220V；
2、工作温度：叉体 -40～150℃；
3、环境温度：-20～70℃；
4、接液材质：304、316L等；
4、工作压力：≤2MPa；
5、介质密度：≥ 0.7g/cm3；
6、输出方式：继电器输出（AC 220V/5A,DC 28V/10A）；
7、输出延时：1～50秒可调；
8、功率消耗：0.5W；
9、高低位报警：现场可设置为HLFS（高位报警方式）或LLFS（低位报警方式）；
10、电气接口：M20×1.5；
11、过程连接：1″NPT螺纹安装（标准，可选BSPT），法兰安装（可选），卡箍安装；
12、外壳防护：IP65；
13、防爆标志：Ex dⅡCT4。
五、选型表

HY-YC-	音叉物位/液位开关
	01	标准型
	02	小叉体
	03	加长型
	04	高温型
	05	单棒型
	06	小巧型（赫斯曼接头）
		L	螺纹安装
		F	法兰安装
		K	卡箍安装
			D	DC24V
			A	AC220
				P	普通型
				B	防爆型

六、安装示意图

七、音叉物位/液位开关使用防护
（1）进料孔不能直接对准音叉，如果无法躲避时，为防止压实的大块物料落到音叉上，须在音叉上面大于20cm处设防护板，或加保护罩，以免损坏叉体。如果是风送物料时可设防风板。
（2）振动较强的场合，可用绳索吊装叉头（须***特殊定货）。
（3）不可将仪表设置在阳光直射处，如阳光直射可设一块隔热板。
（4）外壳安装要使电缆出线孔朝下，并加橡皮圈密封防止水滴渗入壳内。
音叉物（液）位开关使用：
（5）使用前先检查仪表的工作和延时，无误时方能投入运行。
（6）仪表要定期检查，清除叉体上的沉积物。
（7）接地线要与容器壁或大地良好接触，接地电阻＜2Ω。
（8）音叉限位开关通常采用侧装方式安装与仓体侧壁对料高度进行上下限位置检测，当仓体不便侧面开孔时可采用顶装。
八、应用范围
1、电厂：燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等；
2、化工：蒸馏塔、原料和中间体料仓、反应罐、氨水罐、有毒液体罐、固体料仓、分离器等；
3、石化：输油管道、蒸馏塔、浓缩罐、液化气罐、氨水罐、汽鼓、炼油厂油库等；
4、水和水处理：蓄水池、污水池、水处理罐、沉淀池、消化塔、输气管道、深井、饮用水网络等；
5、水泥：水泥仓、煤粉仓、炉渣存储仓等；
6、冶金：辅料仓、氧化铝粉仓、电解池缓冲罐等；
7、油田：原油或成品油储罐、三相分离器、沉降罐、污水罐（池）、钻探泥浆罐等；
8、造纸：储料塔、干燥鼓等；
9、其他：食品、制药、环保、塑料等行业。
