一、用途
精巧型压力变送器（扩散硅压力变送器）是工业实践中***为常用的一种传感器，将压力转换成气动信号或电动信号进行控制和远传的设备。它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号（如4~20mADC等），以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道、医疗、食品等众多行业。
二、特点
1、进口扩散硅，适用不同的介质的压力液位测量；
2、不锈钢激光焊接，抗震抗腐；
3、激光调阻温度补偿，使用温域宽，测量准确度高；
4、精巧的结构，多种过程连接，安装方便；
5、过压过流反向级性电路保护，可靠性高；
6、小巧精致，适用于狭小空间的压力测量。
三、技术参数

量程	-100KPa-0-100MPa内任意量程，最小量程为5KPa（扩散硅压力传感器）
准确度等级	0.5级，0.2级
介质温度	-30~+85℃
环境温度	-20~+85℃
供电电压	DC24V
负载能力	电流输出型≤500Ω（不带显示）；电压输出型：≥3KΩ
非线性	±0.2%F.S
迟滞性与可重复性	±0.1%F.S
年长期稳定性	±0.1%F.S
热力零点每度漂移	±0.02%F.S
响应时间	≤50ms
最大工作压力	1.5倍量程
电气连接	标准赫斯曼接头
过程连接	外螺纹(M20*1.5、G1/2、1/2NPT等) 卡盘
外部零件材质	304不锈钢/316L不锈钢
防护等级	IP54

四、规格型号

HY-K	规格代码						说明
	O-						不防爆
	B-						防爆
		P					防护型铸铝外壳
		H					标准赫斯曼接头
			A				4-20mA电流输出不带显示
			A1				0-10mA电流输出不带显示
			V1				0-5V电压输出
			V2				0-10V电压输出
			R				RS485
			HA				带HART通讯叠加4-20mA输出
				G-			表压
				A			绝压
					Z		LCD显示（仅限于4-20mA输出产品）
					E		LED显示（仅限于4-20mA输出产品）
						G	螺纹（默认M20×1.5，其他规格备注）
						F	法兰安装（DN25、DN40等)
						W	卡盘安装

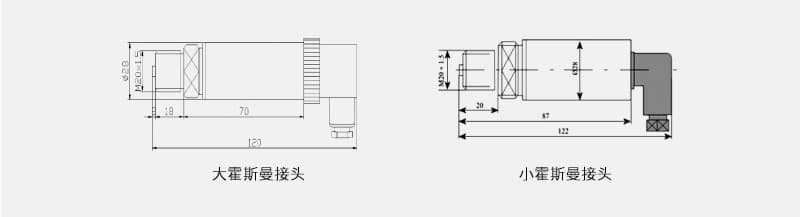

五、外形尺寸
