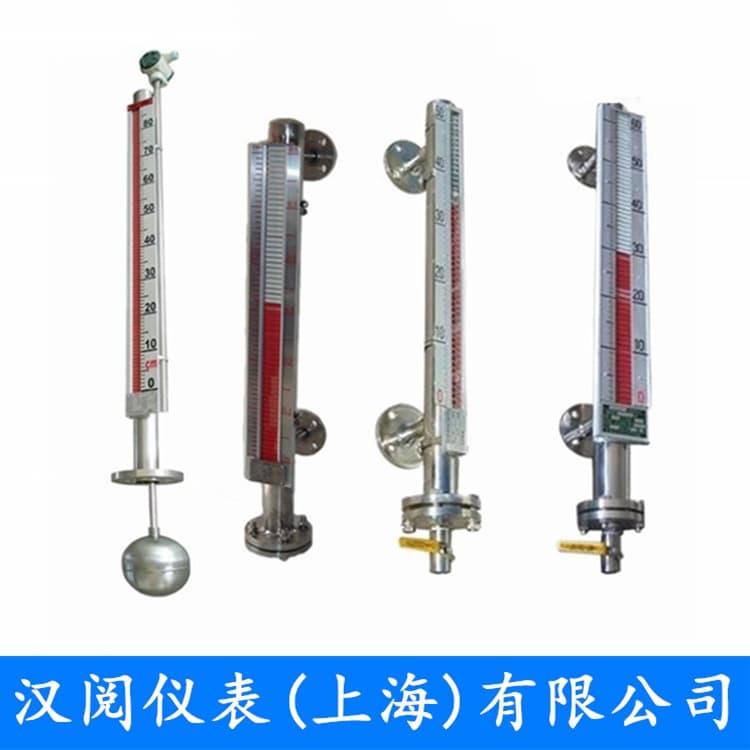

磁翻板液位计

一、介绍磁翻板液位计是工业生产中常用的一种液位测量仪表，可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测，广泛用于电力、石油、化工、冶金、环保、船舶、建筑...

立即咨询立即咨询

咨询电话：021-59177550

邮箱：hanyoc@126.com

产品详情

一、介绍
磁翻板液位计是工业生产中常用的一种液位测量仪表，可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测，广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业。
二、工作原理
磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的长久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
三、特点
1、适用范围广、安装形式多样，适合任何介质的液位、界面的测量。
2、被测介质与指示结构完全隔离，密封性能好，防泄露、适应高压、高温、腐蚀条件下的液位测量，可靠性高。
3、集现场指示、远传变送、报警控制开关于一体且可自由调整，功能齐全　双色指示带夜光、连续直观、醒目、测量范围大，观察方向可任意改变。
4、耐振动性能好，能适应液位波动大的情况下工作，结构简单，安装方便，维护费用低。
5、带精美的磁钢校正器，现场随意校调技术参数。
四、技术参数
1、法兰尺寸及密封面：DN15、DN20、DN25、DN40等
2、本体材质：304 316 316L PP塑料
3、量程范围（mm）：300～9000
4、介质密度（g/cm3）：0.49～1.99
5、介质粘度： ≤0.019Pa.S
6、工作温度℃：-40～350
7、压力等级（MPa）：≤10
8、测量精度（mm）：≤±10
9、安装方式：侧装式、顶装式
10、防护等级：IP65
11、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
12、传输方式：4～20mA
五、规格选型

UHZ-	磁翻板液位计
	C	侧装式
	D	顶装式
		B	标准型
		W	卫生型
		G	高温型
		F	防腐型
		B	防爆型
		Y	高压型
		GY	高温高压型
		S	防霜型
			0	底部盲板，不配排污阀
			P	底部配排污阀
			K	顶部放空阀
				X	现场显示不带输出
				S	带4-20mA远传输出
				Q	其他
					0	无报警点
					1	一个报警点
					2	两个报警点
					3	其他

订货须知：提供介质、温度、压力、介质密度、量程、安装方式、安装尺寸、是否需要输出、相关附件。
六、示意图

七、安装使用和维护
1、首先查看液位计标牌数据与订货要求是否相符，距离液位计周围200mm范围内不得有励磁铁件及其它磁性物质，否则会影响液位计正常工作。
2、液位计与容器之间应装有截止阀，以便检修及清洗时切断物料。本体安装须***垂直，***大偏角≤3°。测量范围＞4m时在安装使用过程中应增加中间支撑点。
3、液位计进入运行前，应先打开上法兰气相阀，然后缓慢打开下法兰液相阀，使介质缓慢的流入筒体让翻柱（板）逐一跟踪指示，并用调节螺钉调整好零液位。
4、液位计护导管和主体导管须***保持垂直。
5、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示红色，零以下显示白色。
