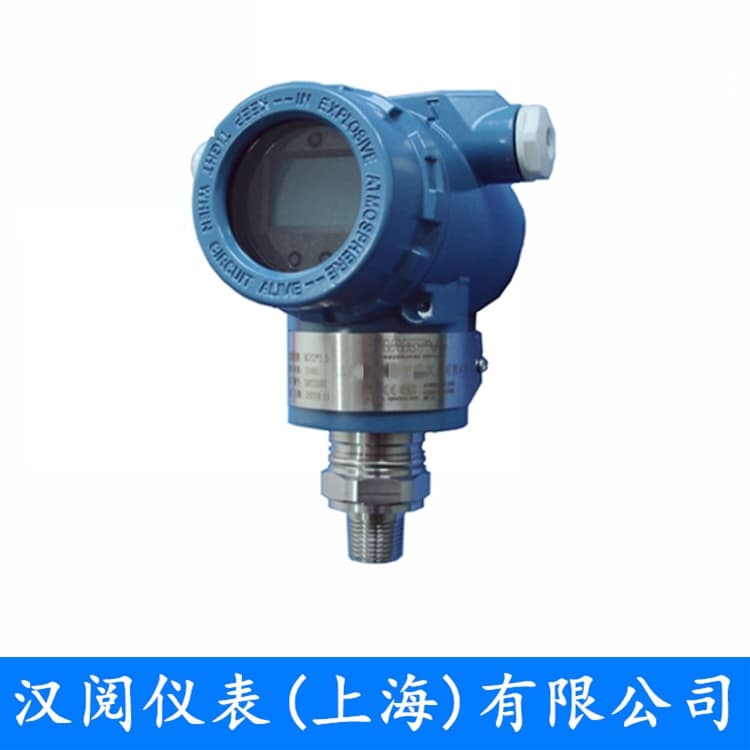

单晶硅压力变送器

一、用途单晶硅压力变送器采用高准确度、高过压、稳定性强的单晶硅传感器技术，内嵌智能强大的信号处理模块实现不同的温度自动补偿，不受温度、高过压的影响提高现场的综合...

立即咨询立即咨询

咨询电话：021-59177550

邮箱：hanyoc@126.com

产品详情

一、用途
单晶硅压力变送器采用高准确度、高过压、稳定性强的单晶硅传感器技术，内嵌智能强大的信号处理模块,实现不同的温度自动补偿，不受温度、高过压的影响,提高现场的综合测量精度和长期稳定性。变送器智能一体化设计，配备液晶显示和按键，能在无压力源下正负零点迁移、量程设定，阻尼时间的设定，提高产品现场就地调整功能。广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道、医疗、食品等众多行业。
二、特点
1、高准确度、高过压、稳定性强的单晶硅技术
2、标配电流4mA～20mA电流叠加HART通讯协议
3、5位LCD数字显示,内外置三按键快捷操作就地调整功能
4、正负压零点迁移、量程可设定，无需进行线性度调整
5、Pa、kPa、MPa、bar、mbar、％、 psi、mmH2O等不同现场显示单位
6、仪表全面自我诊断功能,自动温度补偿
三、技术参数

介质	液体、气体、蒸汽
量程	-100KP-0-60MPa内任意量程（单晶硅压力传感器）
准确度等级	0.075级
输出	4-20mA，4-20Ma+HART协议
介质温度	-30~+85℃
环境温度	-20~+85℃
供电电压	DC24V
负载电阻	0-600Ω（DC24V时）注：与手持通信器进行通讯时，至少需要250Ω的负载电阻
饱和电流	上限20.8mA 下限3.8mA
报警电流	上限22.8mA 下限3.6mA（模式可设置）
调整功能	零点、满量程点可从通过外壳顶部三按键进行，带就地调整或者可利用组态软件进行远程调整
零点迁移	可在最大量程的-20%~+20%的范围内迁移
非线性	±0.2%F.S
迟滞性与可重复性	±0.1%F.S
年长期稳定性	±0.1%F.S
热力零点每度漂移	±0.02%F.S
响应时间	≤50ms
最大工作压力	1.5倍量程
电气连接	接线端子
过程连接	外螺纹(M20*1.5、G1/2、1/2NPT等) 法兰（DN25、DN40等）卡盘
外部零件材质	304不锈钢/316L不锈钢
壳体材质	铸铝外壳
防护等级	IP65

四、规格型号

HY-KD							单晶硅压力变送器
	O-						不防爆
	B-						防爆
		P					防护型铸铝外壳
		H					标准赫斯曼接头
			A				4-20mA电流输出带显示
			A1				0-10mA电流输出不带显示
			V1				0-5V电压输出
			V2				0-10V电压输出
			R				RS485
			HA				带HART通讯叠加4-20mA输出
				G-			表压
				A			绝压
					Z		LCD显示（仅限于4-20mA输出产品）
					E		LED显示（仅限于4-20mA输出产品）
						G	螺纹（默认M20×1.5，其他规格备注）
						F	法兰安装（DN25、DN40等)
						W	卡盘安装

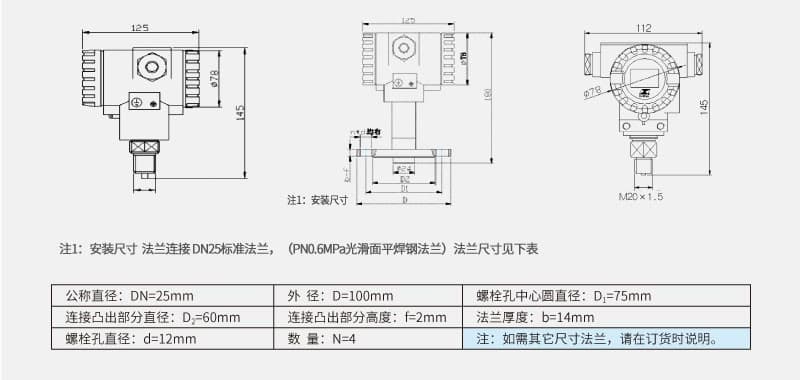

五、外形尺寸
