金属管浮子流量计

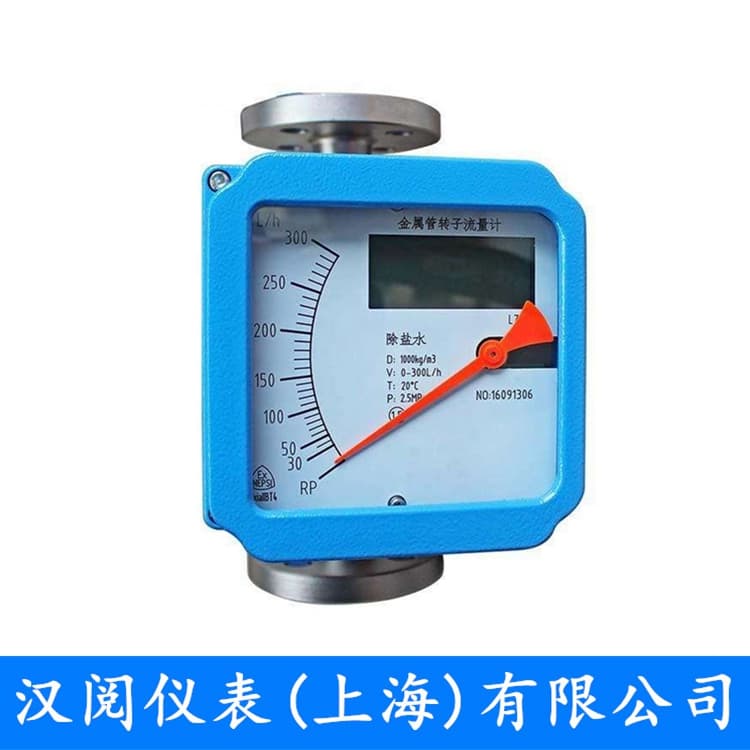

智能型金属管浮子流量计

一、概述 HGL系列金属管浮子流量计（又称金属转子流量计），采用全金属结构，Modular概念设计，其压损小，量程比大(10:1)，安装维护方便，可用于复杂，恶劣环境及各种介质条件的流...

立即咨询立即咨询

咨询电话：021-59177550

邮箱：hanyoc@126.com

产品详情

一、概述
HGL系列金属管浮子流量计（又称金属转子流量计），采用全金属结构，Modular概念设计，其压损小，量程比大(10:1)，安装维护方便，可用于复杂，恶劣环境及各种介质条件的流量测量与过程控制中，适用于测量液体、气体。具有结构简单、工作可靠、适用范围广、精度较高、安装方便等特点。该系列流量计与玻璃转子流量计比较，具有耐高压、高温、安全感强、可输出4-20mA电流信号等特点。并可适用于不透明介质和腐蚀性介质的流量测量。
HGL系列由测量管体、标准孔板、锥形浮子和磁转换仪组成。按指示、适用情况和信号输出形式分类有：指针型、电远传型、耐腐型、高压型、夹套型、防爆型。支持双行大液晶显示，现场显示累积、瞬时流量，支持数字通讯，现场修改测量参数，电远传可输出0～10mA，4～20mA的标准模拟量信号，特别适用于小流量和低流速介质流量测量；工作可靠，维护量小，寿命长；广泛应用于：石油、化工、发电、制药、食品、水处理等复杂、恶劣环境条件，及各种介质条件的流量测量过程中。
二、工作原理
HGL系列金属管浮子流量计，是变面积式流量计的一种。在一根由下向上扩大的垂直锥管中，浮子可以在锥管内自由地上升和下降，圆形横截面的浮子的重力是由液体动力承受的，随着流量的变化，浮子在流速和浮力作用下上下运动，在某一位置浮子所受的力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部通过磁耦合传输到外部的指示器，使指示器的指针跟随浮子移动，并借助凸轮板使指针线性指示流量值的大小。这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。电远传型是指针现场指示流量的同时再通过角位移传感器及电变送器，把流量值准确地转换成4-20mA的标准信号。
三、产品优势
1、坚固的全金属结构设计型浮子流量计
2、采用独立mnodular概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、基于模块化设计设计，远传信号输出，开关信号输出
5、短行程、小型结构设计、仪表总高度250mm
6、适于测量小流量、低流速介质
7、磁性耦合结构确保数据传输、信号更加稳定
8、垂直、水平、各种安装方式更适合不同使用场合
9、可带HART协议，可以全部根据用户需求即时安装与使用
10、高温、高压设计，防腐材料选用可适用各种复杂介质环境
四、技术参数
1、测量范围:水（20℃）1-200000 l／h（参见流量表，特殊流量可订制）
空气（20℃，0．1013MPa）0．03－4000m3／h
2、量程比：标准型10：1 特殊型20：1
3、精度：标准型1．5级特殊型1．0级
4、压力等级：标准型： DN15－DN50 ≤4.0MPa，DN80-DN200 ≤1.6MPa
特殊型： DN15－DN50≤25MPa，DN80-DN200≤16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商，压力损失：7kPa-70kPa
5、介质温度：标准型：－80℃-＋200℃；PTFE：0℃－85℃；高温型：可达400℃
6、介质粘度：DN15<5mPa.s(F15.1-F15.3)
DN20<30mPa.s(F15.4-F15.8)
            DN25<250mPa.s
DN50-DN150<300mPa.s
7、环境温度：液晶型－30℃－+85℃；指针型－40℃－+120℃
8、连接形式：标准型：DIN2501标准法兰；特殊型：由用户指定的任意标准法兰或螺纹
9、电缆接口：M20＊1．5
10、供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）；
交流型：85－265VAC 50HZ；
电池型：3．6V@4AH镍氢电池
11、报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量5A@250VAC）
脉冲输出：累积脉冲输出，间隔50毫秒
12、液晶显示：瞬时流量显示数值范围：0－50000，累计流量显示数值范围：0－99999999
13、防护等级：IP65；
14、防爆标志：本安型ExiaIICT4-T6，隔爆型dⅡCT6
15、产品执行标准：JB/T 6844-2015。
五、流量范围表

通径（mm）	流量范围
	水 20℃ （L/H）		空气20℃，0．1013MPa（m³/H）		压损（KPa）
	普通型	防腐型	普通型	防腐型	水	气体
15	2.5~25	2.5~25	0.07~0.7	0.07~0.7	6.5	7.1
	4.0~40	4.0~40	0.11~1.1	0.11~1.1	6.5	7.2
	6.3~63	6.3~63	0.18~1.8	0.18~1.8	6.6	7.3
	10~100	10~100	0.28~2.8	0.28~2.8	6.6	7.5
	16~160	16~160	0.4~4.0	0.4~4.0	6.8	8.0
	25~250	25~250	0.7~7.0	0.7~7.0	7.2	10.8
	40~400	40~400	1.0~10	1.0~10	8.6	10.0
	63~630	---------	1.6~16	--------	11.1	14.0
25	100~1000	63~630	3.0~30	1.6~16	7.0	7.7
	160~1600	100~1000	4.5~45	3.0~30	8.0	8.8
	250~2500	160~1600	7.0~70	4.5~45	10.8	12.0
	400~4000	250~2500	11~110	7.0~70	15.8	19.0
50	630~6300	400~4000	18~180	11~110	8.1	8.6
	1000~10000	630~6300	25~250	18~180	11.0	10.4
	1600~16000	1000~10000	40~400	25~250	17.0	15.5
80	2500~25000	1600~16000	60~600	40~400	8.1	8.0
80	4000~40000	2500~25000	100~1000	60~600	9.5	13.0
100	6300~63000	4000~40000	200~2000	100~1000	10.0	11.0
100	10000~100000	6300~63000	300~3000	-------------	10.0	11.0

备注：可根据要求加工表中未列出口径或测量范围的流量计；特殊规格联系我们。
六、安装尺寸

七、连接形式

八、产品选型

HGL-

金属管浮子流量计（金属管转子流量计）

Z

锥管浮子式，就地指示

D

锥管浮子式，电远传带就地指示

通径

DN15、DN25、DN50、DN80、DN100

测量管材质选择

R4

304不锈钢

R6

316L不锈钢

F

内衬PTFE

Ti

钛合金

HC

哈氏合金

指示器形式

M1

方形壳体，就地机械指针指示瞬时流量

M2

方形壳体，就地机械指针指示瞬时流量，液晶显示瞬时/累积流量

M3

圆形隔爆壳体，就地机械指针指示瞬时流量，液晶显示瞬时/累积流量

远传变送器选择

无

只限M1显示器

A

220VAC，4-20mA信号输出

B

220VAC，无信号输出

C

24VDC，二线制，4-20mA输出

D

24VDC，三、四线制，脉冲信号输出

E

电池供电，无信号输出

H

24VDC，二线制，4-20mA信号输出+HART协议

报警选择

K1

上限报警

K2

下限报警

K12

上、下限报警

防爆类型

i

本安防爆（ExiaIICT4-T6）

d

隔爆（ExdIICT4-T6）、（ExdIIBT4-T6）

连接方式

J3

国标法兰

J4

美标法兰

J5

日标法兰

J6

螺纹连接

J7

卡箍连接

介质温度

H1

-40~100℃

H2

-80~250℃

结构形式

B1

垂直安装

B2

水平安装

B3

侧进侧出

B4

侧进侧出

B5

底进侧出

附加结构

无

普通型

T

夹套型

Z

阻尼型

G

高温型

M

高压型

HGL

D

15

R4

M2

A

K1

d

J3

H1

B1

/

九、磁过滤器
如果介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。磁过滤器中装有以螺旋方式排列的磁棒，以最大限度地减小压力损失，每个磁棒均由PTFE聚四氟乙烯包裹，防止介质的腐蚀。
