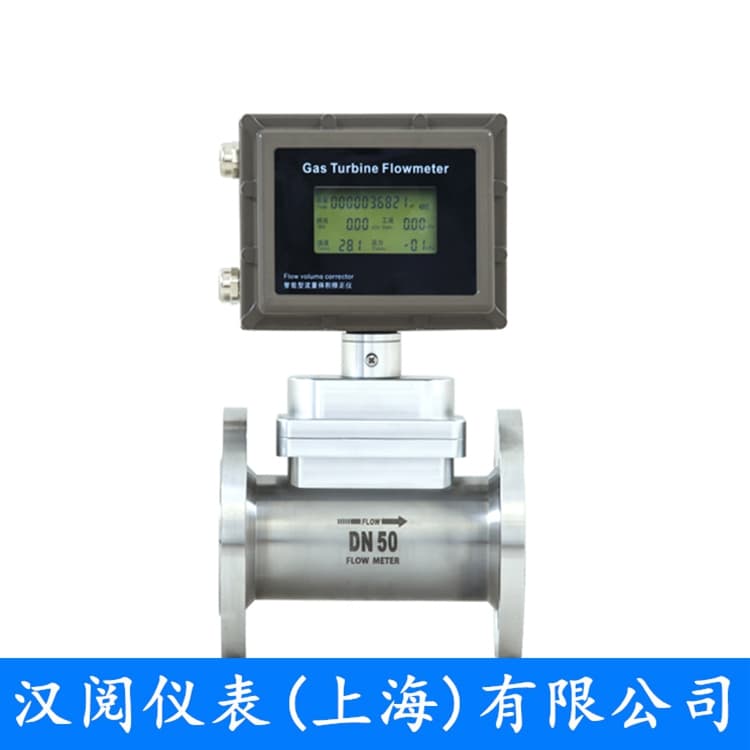

气体涡轮流量计

一、概述 HQL系列气体涡轮流量计是新型速度式仪表。它具有精度高、重复性好、结构简单、耐高压、测量范围宽、体积小、重量轻、压力损失小、寿命长、操作简单、维修方便等优点...

立即咨询立即咨询

咨询电话：021-59177550

邮箱：hanyoc@126.com

产品详情

一、概述
HQL系列气体涡轮流量计是新型速度式仪表。它具有精度高、重复性好、结构简单、耐高压、测量范围宽、体积小、重量轻、压力损失小、寿命长、操作简单、维修方便等优点，温压补偿型仪表可集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿。是石油、化工、电力、冶金、工业锅炉等工业、行业的燃气计量和城市天然气、燃气调压站封闭管道中低粘度气体的体积流量和总量及燃气热计量的理想气体流量检测仪表。
二、工作原理
气体涡轮流量计采用涡轮进行测量。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。它的量程比可达10:1,精度在±0.2%以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。
三、特点
1、优质合金涡轮，具有更高的稳流和耐腐蚀作用；
2、进口优质专用轴承，使用寿命长；
3、计量室与通气室隔绝，保证了仪表的安全性；
4、可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值；
5、流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h；
6、智能化仪表系数多点非线性修正；
7、内置式压力、温度传感器，安全性能高、结构紧凑、外形美观；
8、仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65；
9、系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上；
10、仪表系数、累计流量值掉电十年不丢；
四、主要技术参数
1、基本参数

仪表口径及连接方式	25、40、50、80、100、150、200、250、300采用法兰连接
仪表口径及连接方式	25、40可采用螺纹连接
介质	无杂质、中低流速气体
精度等级	±1.5%R、±1%R
量程比	1:10；1:20；1:30
显示方式	宽屏显示器同时显示瞬时流量、日累积流量、总累积流量、温度、压力、时间、日期、电池电量
温度、压力传感器	内置
被测介质温度（℃）	-30℃～+80℃
仪表材质	表体：304不锈钢（DN25-300）；铝合金（DN25-100）叶轮：防腐ABS或优质铝合金；显示器：铸铝
环境条件	介质温度：-30℃～+80℃，相对湿度5％～90％，大气压力86～106Kpa
通讯信号	三线制工况脉冲、三线制标况脉冲、三线制4-20mA、RS485协议、IC卡信号
供电电源	内置锂电池、外供24VDC双供电
传输距离	≤1000m
信号线接口	内螺纹M20×1.5
防爆等级	ExdIIBT6
防护等级	IP65
执行标准	GB/T18940-2003
检定规程	JJG1037-2008
检定装置	标准表法气体流量检定装置音速喷嘴气体流量检定装置钟罩式气体流量检定装置

2、测量范围及工作压力

型号规格	公称通径（mm）	流量范围（m3/h）	始动流量（m3/h）	工作压力（MPa）	安装形式
HQL-25A	25（1"）	0.7-7	0.6	4.0	法兰（螺纹）
HQL-25B		1.5-15	1.0	4.0
HQL-25C		3-30	2.0	4.0
HQL-40A	40（1.5"）	4-40	2.5	4.0	法兰（螺纹）
HQL-40B	40（1.5"）	8-80	3	4.0	法兰（螺纹）
HQL-50A	50（2"）	10-100	3.5	4.0	法兰
HQL-50B	50（2"）	15-150	4	4.0	法兰
HQL-80	80（3"）	15-300	4	1.6	法兰
HQL-100	100（4"）	20-400	5	1.6	法兰
HQL-150	150（6"）	50-1000	8	1.6	法兰
HQL-200	200（8"）	100-2000	20	1.6	法兰
HQL-250	250（10"）	150-3000	30	1.6	法兰
HQL-300	300（12"）	200-4000	40	1.6	法兰

五、选型

型号					说明
HQL-	□	-□	/□	/□	说明
类型	D				智能温度压力补偿型气体涡轮流量计
仪表口径		25A/B/C			25mm
		40A/B			40 mm
		50A/B			50 mm
		80			80 mm
		100			100 mm
		150			150 mm
		200			200 mm
		250			250 mm
		300			300 mm
传感器材质			N		基本材质，优质铝合金。（最高耐压：1.0MPa）
传感器材质			S		不锈钢材质。（高压防腐型）
特殊结构				A	氧气专用结构（脱油脱脂处理）
特殊结构				B	压缩空气专用结构（高流速设计）

六、安装注意事项
1、转换器注意事项
（1）内部电路板和其他零件的更换及相关操作必须由专业工程师或技术人员进行。
（2）打开壳盖前须保证设备断电至少 10min。壳盖的打开须由专业工程师或技术人员进行。
（3）防爆型的转换器必须转移到一个安全的区域进行维修保养、拆卸、再组装。
（4）转换器电路板组件中包含敏感部件，可能会被静电损坏。小心操作以免直接接触电子部件或电路板上的电路图案，必要时需采取相应的防静电措施。
2、管道安装注意事项
（1）严禁流量计在线焊接管道法兰，应先拆除流量计后，方可焊接；
（2）安装流量计前应将管道内的杂物、焊渣、粉尘清理干净；
（3）为了便于维修，不影响流体正常运输，建议设置旁通管；
（4）流量计具有性能优越的专用整流器，因此对直管段要求低。仅需前直管段≥2DN，后直管段≥1DN（对前直管段前有弯管、异径管、调压阀等安装方式均适合）；
（5）为了防止杂志进入流量计，必须安装过滤器；
（6）流量计应水平安装。建议在流量计后直管段后侧安装钢制伸缩器（补偿器），伸缩器必须符合管道设计的公称通径和公称压力的要求。伸缩器是作为管道应力的补偿及方便流量计的安装与拆箱；
（7）如需垂直安装时，应在订货时注明，产品需做相应配置。安装使用时，气流方向应从上至下；
（8）流量计安装在室外使用时，建议加配防护罩，以免雨水浸入或烈日暴晒，而影响流量计使用寿命；
（9）流量计周围不能有强的外磁场干扰及强烈的机械振动；
（10）流量计需可靠接地，但不得与强电系统地线共用。
七、故障排除方法

故障现象	故障原因	排除方法
传感器或配套的显示仪表没有输出信号	接线不对；叶轮卡死不转；检测线圈断路或短路；前置放大器不良；前置放大器没有电源或电源电压太低；显示仪表本身有故障。	检查接线是否正确；检查管道内是否有杂物；检修放大器或提高电源电压规定要求；检修显示仪。
流量为零仍有信号输出	外界强电磁场干扰；管道震动引起叶轮来回摆动；管道震动引起磁钢与线圈之间有相对运动。	检查屏蔽线接地是否良好或排除干扰；消除管道震动。
指示流量与实际流量不符	第二故障原因引起前置放大器不良；空气或蒸气混入管道；出口压力过低；轴承磨损；叶轮附着杂质、赃物；配管不良；显示仪表故障。	消除管道震动；检修放大器；安装空气分离器；增加压力；更换轴承；清洗管道；重新配管；检修显示仪表。
