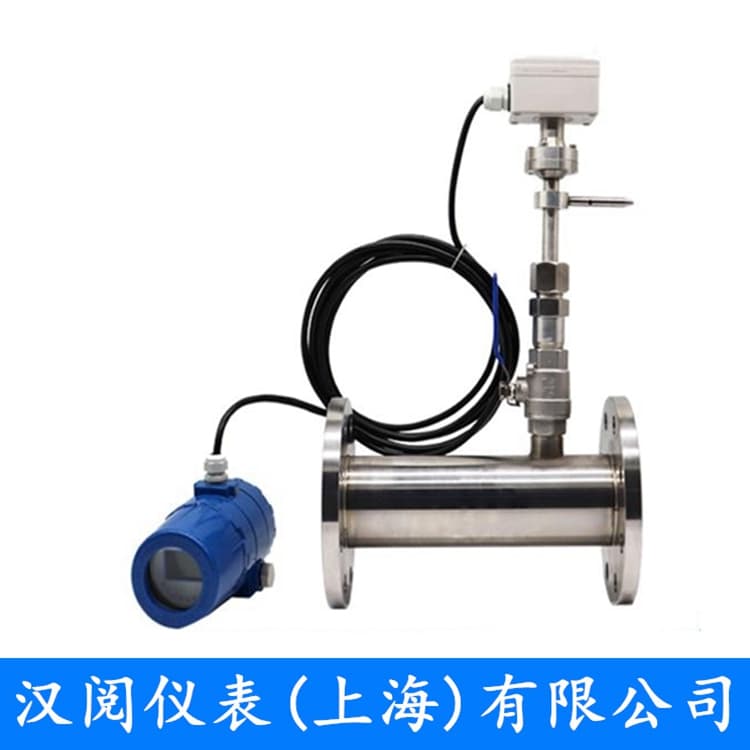

热式气体质量流量计（管道分体式）

一、介绍 HRL系列热式气体质量流量计是利用热传导原理测量流体流量的仪表，该仪表采用恒温差法对气体质量流量进行准确测量。热式气体质量流量计具有体积小，数字化程度高，安装...

立即咨询立即咨询

咨询电话：021-59177550

邮箱：hanyoc@126.com

产品详情

一、介绍
HRL系列热式气体质量流量计是利用热传导原理测量流体流量的仪表，该仪表采用恒温差法对气体质量流量进行准确测量。热式气体质量流量计具有体积小，数字化程度高，安装方便，测量准确等优点。
二、产品技术优势
1、特有流量数据模型算法；模糊理论控制温度、湿度算法；
2、高性能智能微处理器及模数、数模转换芯片；
3、宽量程比1000：1；大口径，低流速，压损可忽略；
4、直接测量质量流量，无须温压补偿；
5、低流速测量非常灵敏；
6、设计、选型方便，安装、使用简便；
7、适合各类单一或混合气体流量测量。
三、产品特点
1、采用稳定性极高铂RTD传感器技术
2、采用享有“平衡结构封装”技术,介质温度自补偿
3、特有算法,可实现高线性、高重复性、高精度
4、量程比宽1000:1,可据用户要求可拓展
5、可实现大管径小流量测量，最小流量可测低至零,分辨率0.001m/s
6、无可动部件、振动影响可忽略
7、直管段要求不高1-2D
8、与介质的温度、压力无关
9、特有高温算法，介质温度可达+400℃
10、采用高湿算法，实现高精度测量
11、对流量信号键入12点动态修正，内置10点修正
12、在线动态校正电流/电压输出
13、对粉尘等小颗粒不敏感
14、在线不断流装卸，维护方便
四、应用场合
1、公用工程---电﹑气﹑水处理的监控
管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气；
2、石油与天然气工业
能量交换；填井气回收；燃气计量；气体质量分析；泄漏气测试；天然气测量；火炬气的监控；
3、电力行业
燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；氢气测量；电厂高炉的一次风、二次风的测量；
4、化学行业
烟气循环监测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量；电池工厂各种气体流量测量；
5、冶金行业
钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制；
6、纸浆与造纸行业
废水处理系统中气体的测量；烟道流量监控；锅炉回收二次/三次空气；锅炉的燃气和空气送风测量；
7、食品及医药行业
加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子消毒器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气﹑废气﹑过程控制；
8、环保
沼气利用过程中的气体测量；氯气处理过程中氯气气体测量；污水处理过程中曝气池的气体测量；烟筒烟道排气监测SO2和NOX的排量；
9、其他行业
工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制；
五、性能指标
1、测量范围：0.5—100Nm/s （20℃，101.33KPa）
2、准确度: ±1.5%的读数,±1.5%满量程
3、量程比：通常100：1（取决于标定流量的范围）
4、管径范围: 15mm～2000mm
5、应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体。（乙炔气体除外）
6、环境温度范围: -40℃～+85℃(无显示); -30℃～+70℃(有显示); 湿度小于90%RH
7、介质温度范围: -40℃～+100℃；-40℃～+200℃；-40℃～+450℃；-40℃～+510℃
8、传感器直径：ф3、ф2.5
9、插入式传感器探杆直径：ф19（标准）、ф16、ф12
10、传感器材质：316不锈钢、哈氏合金、钛
11、探杆材质（保护套）：316不锈钢（标准）、哈氏合金
12、双向测量介质流量
13、模拟量输出：流量：4-20mADC,温度：4-20mADC,***大负载:1000Ω
14、累积脉冲量输出
15、键入12段非线性修正，内置10段非线性修正
16、通讯：串口输出RS232/RS485
17、供电电源：24VDC/600mA；220VAC/2W；110VAC/3W
18、报警：1－2路继电器输出、5A/220V、5A/30VDC、键入设定
19、大屏幕LCD显示：七位瞬时流量，八位累积流量
20、过程压力:1.6Mpa（***大20MPa）
21、安装工艺形式：插入式（卡套、卡套＋球阀、法兰连接）适用于DN80以上的管道安装，管道式（法兰、螺纹连接）适用于DN15以上的管道安装。
22、防爆等级：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防护等级：IP65
六、传感器参数
1、管段传感器数据表（螺纹连接）

内径（mm）DN	重量（Kg）	安装长度（mm）L	连接螺纹		额定压力（MPa）
内径（mm）DN	重量（Kg）	安装长度（mm）L	带连接件	不带连接件	额定压力（MPa）
20	4.5	280	R3/4″	G1″	1.6MPa
25	4.7	280	R1″	G11/4″
40	5.0	280	R11/2″	G2″

注：DN<20mm时，传感器尺寸请咨询我公司。
2、管段传感器尺寸表(法兰连接)

内径（mm）DN	重量（Kg）	安装长度（mm）L	法兰尺寸（mm）			额定压力（MPa）
内径（mm）DN	重量（Kg）	安装长度（mm）L	D	D0	N×A	额定压力（MPa）
20	6.2	280	105	75	4×14	1.6
25	6.6	280	115	85	4×14
32	7.2	280	140	100	4×18
40	8.2	280	150	110	4×18
50	9.6	280	165	125	4×18
65	10.8	280	185	145	4×18
80	13.1	280	200	160	8×18
100	16.5	280	220	180	8×18
125	19.6	290	250	210	8×18
150	29.8	310	285	240	8×22
200	40	340	340	295	8×22
250	56	370	395	350	12×22
300	66	410	455	400	12×22
350	70	440	505	460	16×22
400	75	480	565	515	16×26
450	90	510	615	565	20×26
500	105	550	670	620	20×26
600	162	620	780	725	20×30
700	180	690	860	810	24×26	0.6
800	240	750	975	920	24×30
1000	390	890	1175	1120	28×30
1200	650	1030	1405	1340	32×33
1400	850	1160	1630	1560	36×36
1600	1150	1290	1830	1760	40×36
1800	1500	1430	2045	1970	44×39
2000	1890	1560	2265	2180	48×42

注：表中只给出了1.6Mpa的额定压力，高于1.6Mpa时请咨询我公司。
七、产品选型

HRL	热式气体质量流量计
公程通径	-XX	100表示DN100
安装形式		G	管道式
		C	插入式	1	螺纹连接
				2	法兰连接
公称压力			A	0~0.6MPA
			B	0~1.0MPA
			C	0~1.6MPA
			D	0~2.5MPA
			E	0~4.0MPA
			F	0~6.4MPA
			G	0~10MPA
			H	0~16MPA
工艺条件				0	普通
				1	防腐
				2	防爆
				3	高温
输入信号					A	无输出
					B	4~20MA
					C	RS485 MODBUS
供电电源						1	220V AC
						2	24V DC
